Dekorative Leuchte TML-345

  • dekorative Leuchte TML-345

    Leuchte TML-345



Dekorative Aufsatzleuchte für die Beleuchtung des Straßenraumes, für Park– und Grünanlagen.

Mit Schirmdurchmessern von 680 mm und 800 mm lässt sie sich für Lichtpunkthöhen von 3,0 bis 6,5 m einsetzen.
Die freie Farbauswahl gestattet einen umfangreichen Gestaltungsspielraum für eine Vielzahl von Anwendungsfällen.
  • dekorative Leuchte TML-343 S zeichnung

    Bemaßung TML-345.680


  • dekorative Leuchte TML-343 S zeichnung

    Bemaßung TML-345.800


  • dekorative Leuchte TML-343 B zeichnung

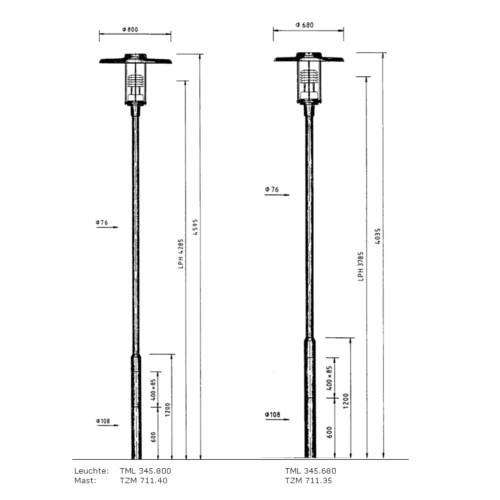

    Bemaßung TML-345.680 und TML-345.800 auf Mast TZM-711.40/35



Einsatzbereiche:
· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· repräsentative Plätze
· Fußgängerzonen
· Promenaden
· Park- und Marktplätze.


Lichtpunkthöhe:
· 3,5 bis 6,5 m
· Zur Montage als Aufsatzleuchte auf Stahlmaste bzw. Ausleger (Zopfmaß Ø 76 mm)


Leuchtengehäuse:
· Al-Blech/Al-Guß, pulverbeschichtet bzw. lackiert
· RAL-Ton nach Wahl. Dachteil werkzeuglos entfernbar
· Auf Anfrage Blendungsbegrenzung durch innenliegende Lamellen, Abschirmring oder Prismenrefraktor (siehe Darstellung)


Zylinder: PMMA oder PC (Aufpreis) opal oder klar.

Elektrische Installation:
· Steckbarer Elektroblock
· LED
· NAH 70 W, 100 W, 150 W
· Kompaktleuchtstoffmittel
· Schutzklasse I
· Schutzart IP 44

Alle Verbindungselemente aus nichtrostendem Stahl.
  • Polardiagramm
    Lichtquelle: HSE 50 W


  • Kartesisches Diagramm
    Lichtquelle: HSE 70 Watt

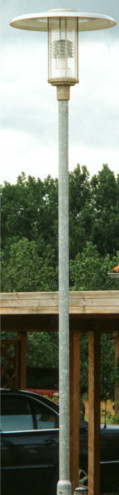

  • Leuchte TML-345 Beispiel


  • Leuchte TML-345 Beispiel
