Leuchtenserie Streetflex

  • ttl-m2

    Leuchte Streetflex


  • ttl-m2

    Leuchte Streetflex



DIE STREETFLEX®
UNTER DEN LED-AUSSENLEUCHTEN

Flexibel in Form, Farbe und Funktion – STREETFLEX®, die LED-Leuchte für Ihre Umgebung.
Die Streetflex® ist eine äußerst zuverlässige technische Leuchte, die die Anforderungen zahlreicher Beleuchtungsaufgaben und zugleich höchste Anforderungen an Design erfüllt. Das technische Herz der Leuchte befindet sich in einem Gehäuse mit geometrisch klarer Form - dem Grundelement.

Ein Designteil, was zu einer optimalen Wärmeabfuhr beiträgt, kann dem Kundenwunsch entsprechend gestaltet werden und fügt sich so in die Umgebung ein

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 10 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Sammelstraßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze
· Temperaturbereich: ta -40°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für
  Straßen- und Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage
· Farbwiedergabeindex: Ra >70, Ra >80 auf Anfrage)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches LED-Betriebsgerät

· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Zulässige Betriebsspannung:  220 - 240 V AC, 50/60 Hz
· Powerfaktor:  typ. >0,95
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung   werkseitig festgelegt
· Steuerader für Halbnachtschaltung, DALI-Schnittstelle
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage
· Lebensdauer > 85.000 h (< B10)

Lichtmanagement

· Nachtabsenkung über Steuerader zwischen 10% und 90% werksseitig festlegbar
· Autonomes Dimmen mit fünf unabhängigen Dimmstufen zwischen 10...100%
· Lichtstromnachführung (CLO), werkseitig programmierbar
· Alle Funktionen individuell programmier- und updatebar über DALI-Schnittstelle

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, wahlweise mit zusätzlichen Designteil nach Kundenwunsch,
  Designteil standardmäßig montiert ab 50 W Systemleistung
· Klare Abdeckung aus hochtransparentem PMMA
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar

Abmessungen

Länge: 560 mm (ohne Designteil)
Höhe : 65 mm
Breite: 250 mm (ohne Designteil)
Gewicht: 6,5 kg
Windangriffsfläche: 0,034 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· DALI-Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen Leuchte:
· ENEC 10, VDE, VDE EMV (in Vorbereitung)
Prüfzeichen LED-Betriebsgerät:
· ENEC 10, VDE, VDE EMV

LED-System**

Streetflex Typ 1

LED-Strom Anzahl LED Systemleistung bei 30% Betrieb Systemleistung bei 50% Betrieb Systemleistung bei 70% Betrieb Systemleistung bei 100% Betrieb Leuchtenlichtstrom WW/NW/CW
200 mA 20 8 W 10 W 13 W 16 W 1.650 lm
250 mA 20 9 W 12 W 15 W 19 W 2.000 lm
300 mA 20 10 W 13 W 17 W 21 W 2.400 lm
350 mA 20 11 W 15 W 19 W 24 W 2.800 lm
400 mA 20 12 W 16 W 21 W 27 W 3.100 lm
450 mA 20 13 W 18 W 23 W 30 W 3.450 lm
500 mA 20 13 W 19 W 25 W 33 W 3.800 lm

Lichtverteilung

  • licht steetflex

    Polardiagramm SL 1


  • licht steetflex

    Polardiagramm SL 2


  • licht steetflex

    Polardiagramm SL 3


  • licht steetflex

    Polardiagramm SL 4


  • licht steetflex

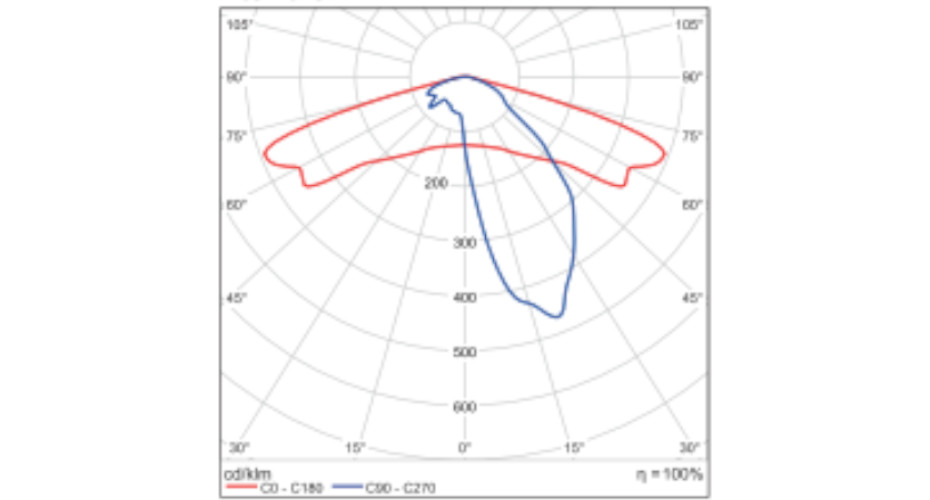

    Polardiagramm SL 5


  • licht steetflex

    Polardiagramm SL 6


  • licht steetflex

    Polardiagramm SL 7


  • licht steetflex

    Polardiagramm PL 2


  • ttl-m2

    Leuchte Streetflex


  • ttl-m2

    Leuchte Streetflex



DIE STREETFLEX®
UNTER DEN LED-AUSSENLEUCHTEN

Flexibel in Form, Farbe und Funktion – STREETFLEX®, die LED-Leuchte für Ihre Umgebung.
Die Streetfl ex® ist eine äußerst zuverlässige technische Leuchte, die die Anforderungen zahlreicher Beleuchtungsaufgaben und zugleich höchste Anforderungen an Design erfüllt. Das technische Herz der Leuchte befindet sich in einem Gehäuse mit geometrisch klarer Form - dem Grundelement.

Ein Designteil, was zu einer optimalen Wärmeabfuhr beiträgt, kann dem Kundenwunsch entsprechend gestaltet werden und fügt sich so in die Umgebung ein

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 10 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Sammelstraßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze
· Temperaturbereich: ta -40°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für
  Straßen- und Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage
· Farbwiedergabeindex: Ra >70, Ra >80 auf Anfrage)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches LED-Betriebsgerät

· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Zulässige Betriebsspannung:  220 - 240 V AC, 50/60 Hz
· Powerfaktor:  typ. >0,95
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung   werkseitig festgelegt
· Steuerader für Halbnachtschaltung, DALI-Schnittstelle
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage
· Lebensdauer > 85.000 h (< B10)

Lichtmanagement

· Nachtabsenkung über Steuerader zwischen 10% und 90% werksseitig festlegbar
· Autonomes Dimmen mit fünf unabhängigen Dimmstufen zwischen 10...100%
· Lichtstromnachführung (CLO), werkseitig programmierbar
· Alle Funktionen individuell programmier- und updatebar über DALI-Schnittstelle

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, wahlweise mit zusätzlichen Designteil nach Kundenwunsch,
  Designteil standardmäßig montiert ab 50 W Systemleistung
· Klare Abdeckung aus hochtransparentem PMMA
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar

Abmessungen

Länge: 560 mm (ohne Designteil)
Höhe : 65 mm
Breite: 250 mm (ohne Designteil)
Gewicht: 6,5 kg
Windangriffsfläche: 0,034 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· DALI-Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen Leuchte:
· ENEC 10, VDE, VDE EMV (in Vorbereitung)
Prüfzeichen LED-Betriebsgerät:
· ENEC 10, VDE, VDE EMV

LED-System**

Streetflex Typ 2

LED-Strom Anzahl LED Systemleistung bei 30% Betrieb Systemleistung bei 50% Betrieb Systemleistung bei 70% Betrieb Systemleistung bei 100% Betrieb Leuchtenlichtstrom WW/NW/CW
350 mA 28 11 W 19 W 24 W 32 W 3.900 lm
400 mA 28 14 W 21 W 27 W 36 W 4.350 lm
450 mA 28 16 W 23 W 30 W 40 W 4.800 lm
500 mA 28 17 W 25 W 32 W 44 W 5.350 lm
550 mA 28 18 W 27 W 35 W 48 W 5.800 lm
600 mA 28 19 W 29 W 38 W 52 W 6.250 lm
650 mA 28 21 W 31 W 41 W 57 W 6.700 lm

Lichtverteilung

  • licht steetflex

    Polardiagramm SL 1


  • licht steetflex

    Polardiagramm SL 2


  • licht steetflex

    Polardiagramm SL 3


  • licht steetflex

    Polardiagramm SL 4


  • licht steetflex

    Polardiagramm SL 5


  • licht steetflex

    Polardiagramm SL 6


  • licht steetflex

    Polardiagramm SL 7


  • licht steetflex

    Polardiagramm PL 2


  • ttl-m2

    Leuchte Streetflex


  • ttl-m2

    Leuchte Streetflex



DIE STREETFLEX®
UNTER DEN LED-AUSSENLEUCHTEN

Flexibel in Form, Farbe und Funktion – STREETFLEX®, die LED-Leuchte für Ihre Umgebung.
Die Streetfl ex® ist eine äußerst zuverlässige technische Leuchte, die die Anforderungen zahlreicher Beleuchtungsaufgaben und zugleich höchste Anforderungen an Design erfüllt. Das technische Herz der Leuchte befindet sich in einem Gehäuse mit geometrisch klarer Form - dem Grundelement.

Ein Designteil, was zu einer optimalen Wärmeabfuhr beiträgt, kann dem Kundenwunsch entsprechend gestaltet werden und fügt sich so in die Umgebung ein

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 10 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Sammelstraßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze
· Temperaturbereich: ta -40°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für
  Straßen- und Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage
· Farbwiedergabeindex: Ra >70, Ra >80 auf Anfrage)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches LED-Betriebsgerät

· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Zulässige Betriebsspannung:  220 - 240 V AC, 50/60 Hz
· Powerfaktor:  typ. >0,95
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung   werkseitig festgelegt
· Steuerader für Halbnachtschaltung, DALI-Schnittstelle
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage
· Lebensdauer > 85.000 h (< B10)

Lichtmanagement

· Nachtabsenkung über Steuerader zwischen 10% und 90% werksseitig festlegbar
· Autonomes Dimmen mit fünf unabhängigen Dimmstufen zwischen 10...100%
· Lichtstromnachführung (CLO), werkseitig programmierbar
· Alle Funktionen individuell programmier- und updatebar über DALI-Schnittstelle

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, wahlweise mit zusätzlichen Designteil nach Kundenwunsch,
  Designteil standardmäßig montiert ab 50 W Systemleistung
· Klare Abdeckung aus hochtransparentem PMMA
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar

Abmessungen

Länge: 560 mm (ohne Designteil)
Höhe : 65 mm
Breite: 250 mm (ohne Designteil)
Gewicht: 6,5 kg
Windangriffsfläche: 0,034 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· DALI-Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen Leuchte:
· ENEC 10, VDE, VDE EMV (in Vorbereitung)
Prüfzeichen LED-Betriebsgerät:
· ENEC 10, VDE, VDE EMV

LED-System**

Streetflex Typ 3

LED-Strom Anzahl LED Systemleistung bei 30% Betrieb Systemleistung bei 50% Betrieb Systemleistung bei 70% Betrieb Systemleistung bei 100% Betrieb Leuchtenlichtstrom WW/NW/CW
350 mA 36 15 W 22 W 29 W 40 W 5.050 lm
400 mA 36 17 W 25 W 33 W 45 W 5.600 lm
450 mA 36 19 W 28 W 37 W 50 W 6.200 lm
500 mA 36 20 W 30 W 40 W 55 W 6.900 lm
550 mA 36 22 W 33 W 45 W 61 W 7.450 lm
600 mA 36 24 W 37 W 49 W 67 W 8.050 lm
650 mA 36 27 W 40 W 53 W 73 W 8.600 lm
700 mA 36 29 W 43 W 57 W 79 W 9.200 lm
750 mA 36 31 W 46 W 62 W 85 W 9.750 lm
800 mA 36 33 W 50 W 66 W 91 W 10.350 lm

Lichtverteilung

  • licht steetflex

    Polardiagramm SL 1


  • licht steetflex

    Polardiagramm SL 2


  • licht steetflex

    Polardiagramm SL 3


  • licht steetflex

    Polardiagramm SL 4


  • licht steetflex

    Polardiagramm SL 5


  • licht steetflex

    Polardiagramm SL 6


  • licht steetflex

    Polardiagramm SL 7


  • licht steetflex

    Polardiagramm PL 2
