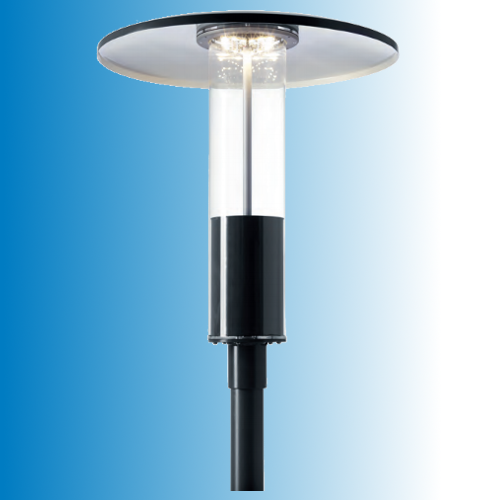

KLASSISCH UND INTELLIGENT - LEUCHTENSERIE CAPLIGHT
Die innovativen Rundleuchten der Serie CapLight überzeugen durch ihre zeitlose Formensprache.
Ein innovatives LED-Beleuchtungssystem sowie verschiedene Abstrahlwinkel ermöglichen eine optimale Lichtverteilung.
Die verschiedenen Ausführungen der CapLight bringen Effizienz und Eleganz in die Stadt – auf Straßen, Wegen und Plätzen.
Durch die einseitig- bzw. beidseitige Bestückung mit LED, sind wahlweise symmetrische und asymmetrische Abstrahlverhalten möglich – bei gleicher Designsprache.
Die verschiedenen Abstrahlverhalten ermöglichen so eine gezielte Abdunkelung von Hausvorzonen.
Leuchtentyp
· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 5 m |
· Schutzart IP65, Schutzklasse I oder II |
· Einsatzgebiete: Wohn- und Anliegerstraßen, verkehrsberuhigte Straßen, Fußgängerzonen, Radwege, Wege in Park- und Grünanlagen, Parkplätze |
· Temperaturbereich: ta -30°C bis +35°C |
Lichttechnik
· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und Platzbeleuchtungen
|
· LED-Lebensdauer: | >60.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
|
· Farbtemperaturen*: | 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage. |
· Farbwiedergabeindex: | Ra >70 (NW), Ra >80 (WW)
|
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
|
· Lichtemission 0% im oberen Halbraum bei 0° Neigung
|
Elektronisches Vorschaltgerät
· Intelligente Mitternachtsschaltung IMSll |
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt |
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung |
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage |
Lichtmanagement
Optional: |
· Phasenabschaltung: Mit Abschaltung einer Phase stellt sich die Helligkeit der Leuchte auf einen
vorher festgelegten Wert von 20%, 30%, 40% und 50% Resthelligkeit ein. |
· Rundsteuersystem: Jede Leuchte ist mit einem Rundsteuerinterface ausgestattet, das zwanzig verschiedene
Statusbefehle zur Helligkeitssteuerung interpretieren kann. Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder möglich.. |
Gehäuse
· Leuchtendeckel aus korrosionsbeständigem Aluminium mit großflächiger Anbindung der LED-Module zur optimalen Wärmeabfuhr (Leuchtdeckel ist gleichzeitig Kühlkörper) |
· Keine obenliegenden Kühlrippen, Deckel gewölbt zur Selbstreinigung,verstärkte Kante als Vandalismusschutz |
· Leuchtenkörper aus UV- und witterungsbeständigem transparentem PMMA, satinierter Leuchtenkörper auf Anfrage |
· Leuchte standardmäßig antrazitgrau lackiert (ähnlich RAL 7016), Sonderlackierung auf Anfrage |
· Mastaufsatzelement aus Stahl, verzinkt und lackiert |
· optional inkl. vorkonfektionierter Anschlussleitung |
Abmessungen: |
Höhe: | 650 mm |
ø Leuchtenkörper: | 180 mm |
ø Deckel: | 700 mm |
Gewicht: | 9,5 kg |
Windangriffsfläche: | 0,15 m² |
Elektrischer Anschluss
· Anschlussklemme bis 2,5 mm² |
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm |
· Nennspannung 230 V ±10%, AC, 50/60 Hz |
Montage
· Mastaufsatz 76 mm, andere Zopfdurchmesser oder Reduzierstück auf 60 mm optional |
· Weitere Hinweise siehe Betriebs-/ Montageanweisung! |
Approbation
Prüfzeichen:
|
· ENEC 5, KEMA KEUR |
LED-System**
CapLight S9 (Asymmetrisch)
LED-Strom |
Anzahl LED |
Systemleistung bei 100% Betrieb |
Systemleistung bei 50% Betrieb |
Leuchtenlichtstrom Lichtfarbe WW |
Leuchtenlichtstrom Lichtfarbe NW/CW |
350 mA |
9 |
10 W |
7 W |
790 lm |
930 lm |
500 mA |
9 |
15 W |
10 W |
1.080 lm |
1.270 lm |
700 mA |
9 |
21 W |
13 W |
1.390 lm |
1.640 lm |
CapLight S18 (Asymmetrisch)
LED-Strom |
Anzahl LED |
Systemleistung bei 100% Betrieb |
Systemleistung bei 50% Betrieb |
Leuchtenlichtstrom Lichtfarbe WW |
Leuchtenlichtstrom Lichtfarbe NW/CW |
350 mA |
18 |
20 W |
12 W |
1.550 lm |
1.830 lm |
500 mA |
18 |
30 W |
17 W |
2.180 lm |
2.250 lm |
700 mA |
18 |
42 W |
23 W |
2.750 lm |
3.240 lm |
CapLight P18 (Symmetrisch)
LED-Strom |
Anzahl LED |
Systemleistung bei 100% Betrieb |
Systemleistung bei 50% Betrieb |
Leuchtenlichtstrom Lichtfarbe WW |
Leuchtenlichtstrom Lichtfarbe NW/CW |
350 mA |
18 |
20 W |
12 W |
1.550 lm |
1.830 lm |
500 mA |
18 |
30 W |
17 W |
2.180 lm |
2.520 lm |
700 mA |
18 |
42 W |
23 W |
2.750 lm |
3.240 lm |
**Technische Änderungen behalten wir uns vor. |

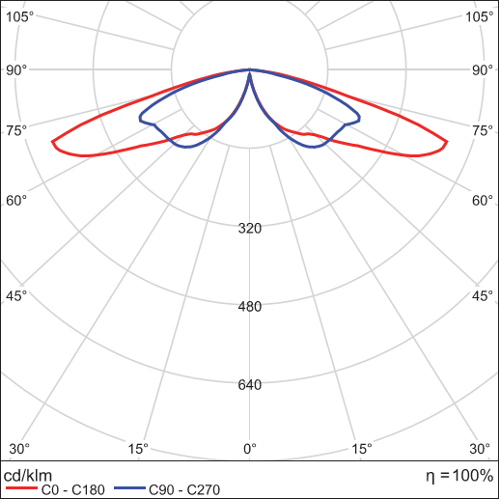

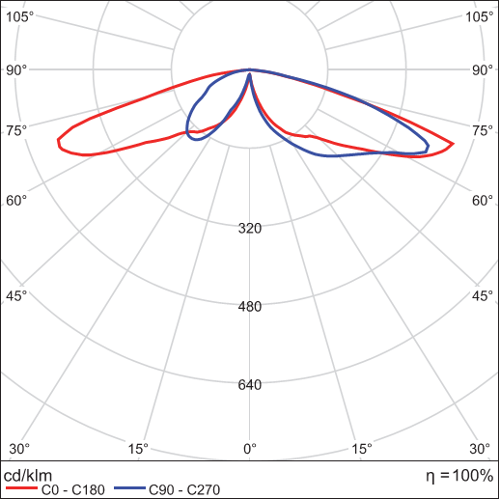

Lichtverteilung
CapLight S9 / S18 |
CapLight P18 |
 |
 |
