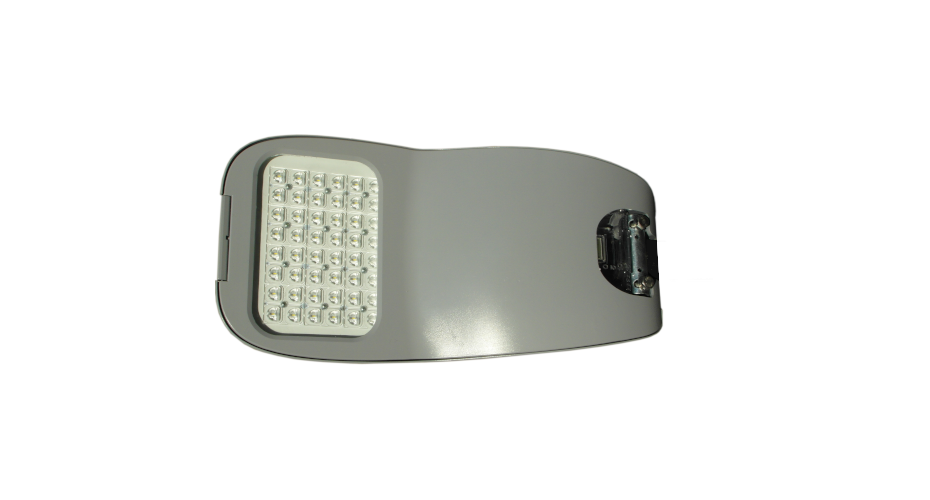

Technische Leuchten Serie TTL Sardes S5H 60 Flex

ttl-m2

Allgemeine technische Daten:



Leuchtentyp:
· LED-An- und Aufsatzleuchte
· Masthöhe (MH): bis 8,5 m
Anwendungsbereiche:
· Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche
Mögliche Mastabstände einseitig:
· ME5: 50 m bei 8,5 m Masthöhe
· S5: 65 m bei 8,5 m Masthöhe

Produkt Spezifikationen:



Lichtstrom: 1150lm - 6600lm ± %10 — manuell einstellbar
Systemleistung: 9W - 50W
LED-Strom / Arbeitsweise: 90mA -550mA / Konstantstrom
Lichtfarbe / Farbtemperaturen*C: Neutral Weiss / 4000 K
Farbwiedergabe: CRI > 70
Systemeffizienz: bis 130 lm/W
Optisches System: PMMA-Linsenoptik—asymmetrisch
Spezifizierte Lebensdauer: 100.000 Stunden bei 25°
Betriebstemperaturbereich: -40 ° - +50 °C
Schutzart, Schutzklasse: IP 66, SK I oder II
Lichtmanagement:
· Zwei Phasen Halbnachtschaltung, (Basis- und reduzierte-Helligkeit manuell einstellbar)
· Optional Autodimmer,(autark-werkseitig programmiert)
Herstellergarantie Gesamtsystem: Siehe Servicemodel 5 Jahre optional 10 Jahre
Netzspannung: 220 ~ 240 Vac / 50~ 60 Hz
Zertifikate: ENEC 05, CE, VDE (Pending)

Mechanische Kennwerte:



Abmessungen (LxBxH): 645x340x178 mm
Gehäuse: Alu-Druckguß
Oberfläche: Pulverbeschichtung in RAL 9006 oder RAL 7024*
Gewicht: 6,5 kg
Schlagfestigkeit (IK): IK08, 4 mm Sicherheitsglas

Systemleistungen



System performance 100%  Luminous flux  System performance 70%  Luminous flux  System performance 50%  Luminous flux
60 W 8400 lm 43 W 5900 lm 31 W 4150 lm
53.5 W 7500 lm 38,5 W 5250 lm 27,5 W 3700 lm
48 W 6650 lm 43,5 W 4700 lm 25 W 3300 lm
43 W 5900 lm 31 W 4150 lm 22,5 W 2950 lm
38.5 W 5250 lm 27,5 W 3700 lm 20 W 2650 lm
34,5 W 4700 lm 25 W 3300 lm 18 W 2350 lm
31 W 4150 lm 22.5 W 2950 lm 12 W 2150 lm
27,5 W 3700 lm 20,0 W 2650 lm 14,5 W 1900 lm
25 W 3300 lm 18 W 2350 lm 13,5 W 1750 lm
22,5 W 2950 lm 16,5 W 2150 lm 12 W 1550 lm
20 W 2650 lm 14,5 W 1900 lm
18 W 2350 lm 13,5 W 1750 lm
16,5 W 2150 lm 12 W 1550 lm
14,5 W 1900 lm
13,5 W 1750 lm
12,0 W 1550 lm

Lichttechnische Daten:

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.
Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

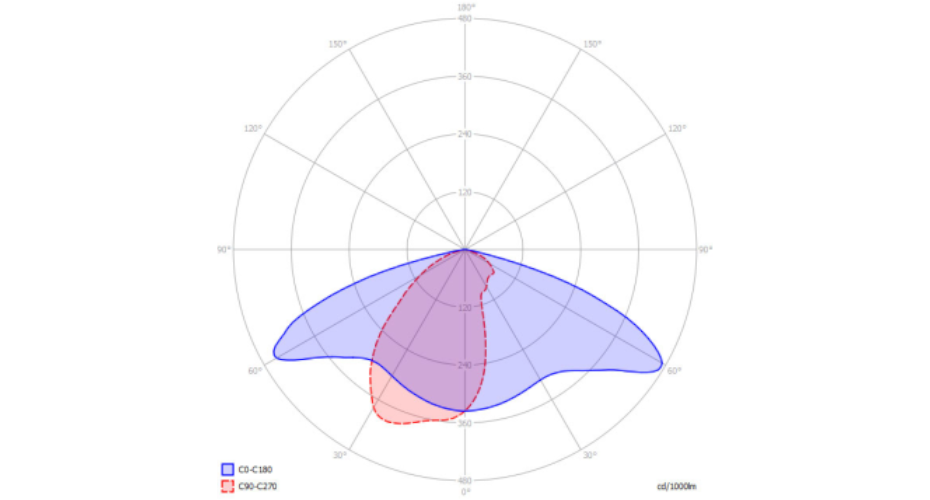

Lichtverteilung Standard

Light distribution V1 - default

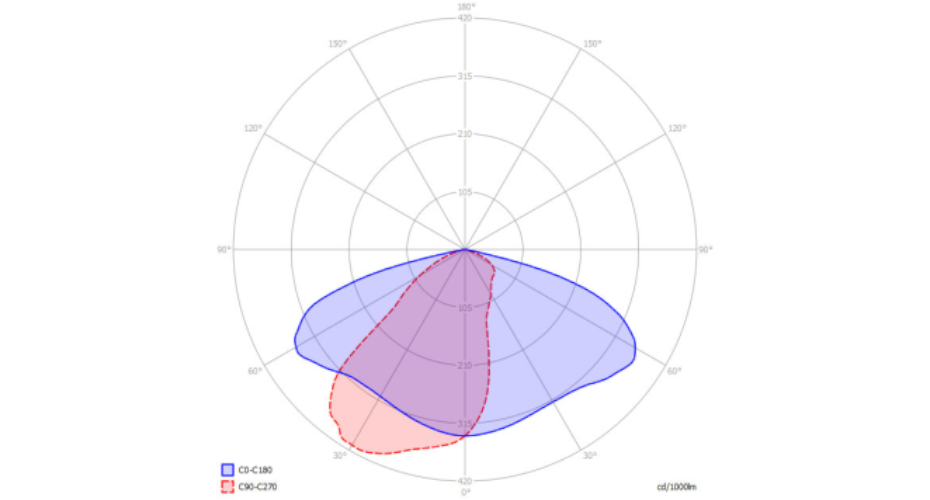

Lichtverteilung 1

Light distribution V2

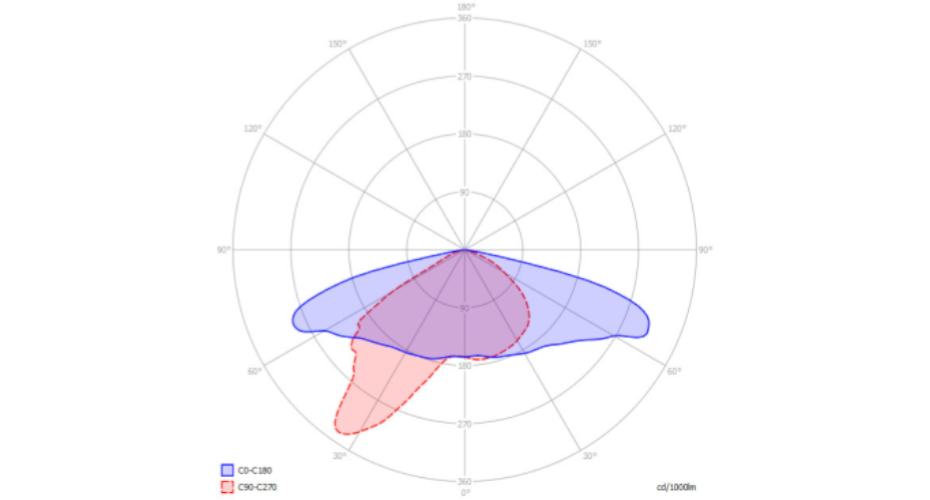

Lichtverteilung 2

Light distribution V3

Lichtverteilung 3

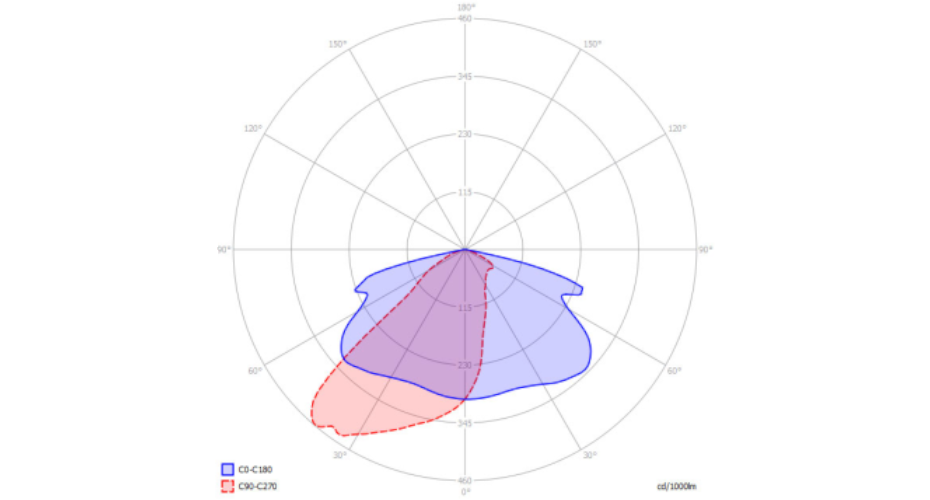

Light distribution V4

Lichtverteilung 4

Light distribution V5


Servicemodell:

· Defekte Leuchten werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertige   Ersatzleuchte ausgetauscht.

· Bei Bestellungen ab 50 Stück werden Ersatzleuchten bereitgestellt und sind im Lieferumfang enthalten. Diese Leuchten sind   ausschließlich für den Ersatz defekter Leuchten angedacht. Sollten alle Ersatzleuchten verbaut sein, werden die defekten Leuchten   an die Friedhelm Trapp GmbH zurück gesendet.
  Im Gegenzug erhält der Kunde während der Garantiezeit wieder die gleiche Anzahl an Ersatzleuchten.

Allgemeine technische Daten:



Leuchtentyp: LED-An- und Aufsatzleuchte
Masthöhe (MH): bis 8,5 m
Anwendungsbereiche: · Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche
Mögliche Mastabstände einseitig:
ME5: 50 m bei 8,5 m Masthöhe
S5: 65 m bei 8,5 m Masthöhe

Produkt Spezifikationen:



· Lichtstrom 1350lm - 7800lm ± %10 — manuell einstellbar
· Systemleistung 12W - 68 W
· LED-Strom / Arbeitsweise 90mA -550mA / Konstantstrom
· Lichtfarbe / Farbtemperaturen*C Neutral Weiss / 4000 K
· Farbwiedergabe CRI > 70
· Systemeffizienz bis 145 lm/W70
· Optisches System PMMA-Linsenoptik—asymmetrisch
· Spezifizierte Lebensdauer 100.000 Stunden bei 25°
· Betriebstemperaturbereich -40 ° - +50 °C
· Schutzart, Schutzklasse IP 66, SK I oder II
· Lichtmanagement Zwei Phasen Halbnachtschaltung
(Basis- und reduzierte-Helligkeit manuell einstellbar)
Optional Autodimmer
(autark-werkseitig programmiert)
· Herstellergarantie Gesamtsystem Siehe Servicemodel 5 Jahre optional 10 Jahre
· Netzspannung 220 ~ 240 Vac / 50~ 60 Hz/td>
· Zertifikate ENEC 05, CE, VDE (Pending)

Mechanische Kennwerte:



Abmessungen (LxBxH) 637x374x85,4 mm
Gehäuse Alu-Druckguß
Oberfläche Pulverbeschichtung in RAL 9006 oder RAL 7024*
Gewicht 9,5 kg
Schlagfestigkeit (IK) IK08, 4 mm Sicherheitsglas

Systemleistungen



Systemleistung 100%  Leuchten Lichtstrom  Systemleistung 70%  Leuchten Lichtstrom  Systemleistung 50%  Leuchten Lichtstrom
68 W 7800 lm 48 W 5500 lm 34 W 3900 lm
61 W 6950 lm 43 W 4900 lm 30 W 3450 lm
54 W 6200 lm 38 W 4350 lm 27 W 3050 lm
48 W 5500 lm 34 W 3900 lm 24 W 2750 lm
34 W 4900 lm 30 W 3450 lm 21 W 2450 lm
38 W 4350 lm 27 W 3050 lm 19 W 2150 lm
34 W 3900 lm 24 W 2750 lm 17 W 1950 lm
30 W 3450 lm 21 W 2450 lm 15 W 1700 lm
27 W 3050 lm 19 W 2150 lm 13 W 1550 lm
24 W 2750 lm 17 W 1950 lm 12 W 1350 lm
21 W 2450 lm 15 W 1700 lm
19 W 2150 lm 13 W 1550 lm
17 W 1950 lm 12 W 1350 lm
15 W 1700 lm
13 W 1550 lm
12 W 1350 lm

Lichttechnische Daten:

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.
Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

Lichtverteilung Standard

Lichtverteilung V1 - Standard

Lichtverteilung 1Lichtverteilung 2

Lichtverteilung V2

Lichtverteilung V3

Lichtverteilung 3Lichtverteilung 4

Lichtverteilung V4

Lichtverteilung V5

Servicemodell:

· Defekte Leuchten werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertige   Ersatzleuchte ausgetauscht.

· Bei Bestellungen ab 50 Stück werden Ersatzleuchten bereitgestellt und sind im Lieferumfang enthalten. Diese Leuchten sind   ausschließlich für den Ersatz defekter Leuchten angedacht. Sollten alle Ersatzleuchten verbaut sein, werden die defekten Leuchten   an die Friedhelm Trapp GmbH zurück gesendet.
  Im Gegenzug erhält der Kunde während der Garantiezeit wieder die gleiche Anzahl an Ersatzleuchten.
