Einbausätze NewNight

---

Das BeeLED-Modul aus der NewNight®-Serie ist die inno vative Lösung zum Austausch von HQL-/NAV-Leuchtmitteln in Aufsatzleuchten (Pilz- und Rundmantelleuchten).
· Energieeinsparung bis zu 80%
· Wartungsfreiheit der LED-Engine

optionale Ausstattung:
· Dimmen der Leuchte
· Dimmen von Teilsegmenten mit verschiedenen asymmetrischen Lichtverteilungen

---

Technische Daten

Systemleistung: 38 - 70 Watt
LED-Lebensdauer: 60.000 Std.
LED-Farbtemperatur: 4100 K*
Lichtstrom: 3.440 lm (38 Watt)
Farbwiedergabe: CRI > 85
IP Schutzart<: IP 65
Einsatzbereich: – 40° bis +55° C
Garantie: 5 Jahre

*Farbtemperaturen frei wählbar

---

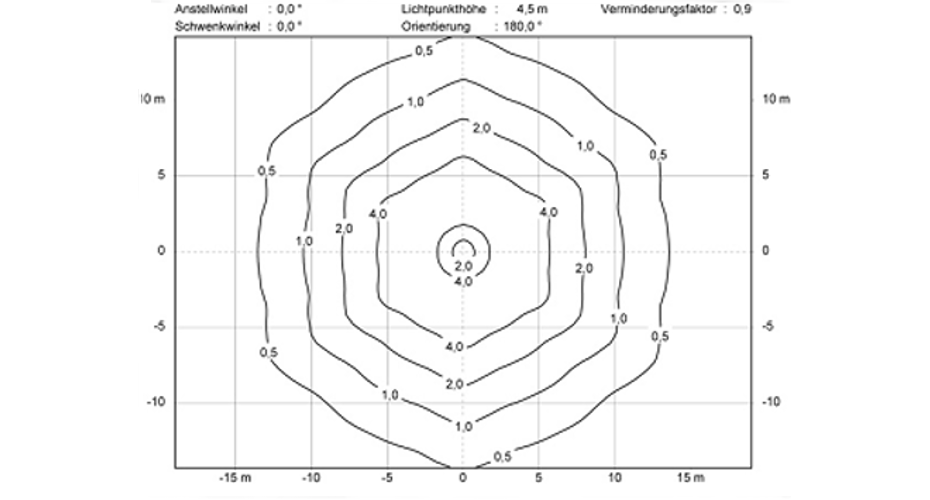

Lichtverteilung

---

Funktionsübersicht

Funktion	E1/ESS Basic	E2/ESS Light	R1/ROAL	D1/MaxiDimm
Regulierungsmöglichkeit(en) der Leistung
manuell über 10 stufigen Codierschalter	X	X		X
programmierbar über Servicegerät			X
Dimmfunktion
Halbnachtschaltung über Steuerspannung 230V Dimmung erfolgt manuell über 10stufigen Codierschalter		X		X
mehrere Dimmstufen programmierbar, astronomisches Dimmen			X
0-10 V / 1-10 V Schnittstelle			X	X
Dali/PWM Schnittstelle (nur wenn keine Steuerleitung vorhanden)			X
Sonderfunktionen
Konstantlichtfunktion (wirkt dem Lichtverlust entgegen)			X

---

Praxisbeispiel

LURA-LED-Einbausatz mit MaxiDimm3000
Asymmetrische Lichtverteilung durch individuelle Ansteuerung der LEDSegmente, etwa für die Verdunkelung von Hausvorzonen in Wohnstraßen; zusätzlich können die leuchtenden LED-Segmente des LURA-EBS gedimmt werden.

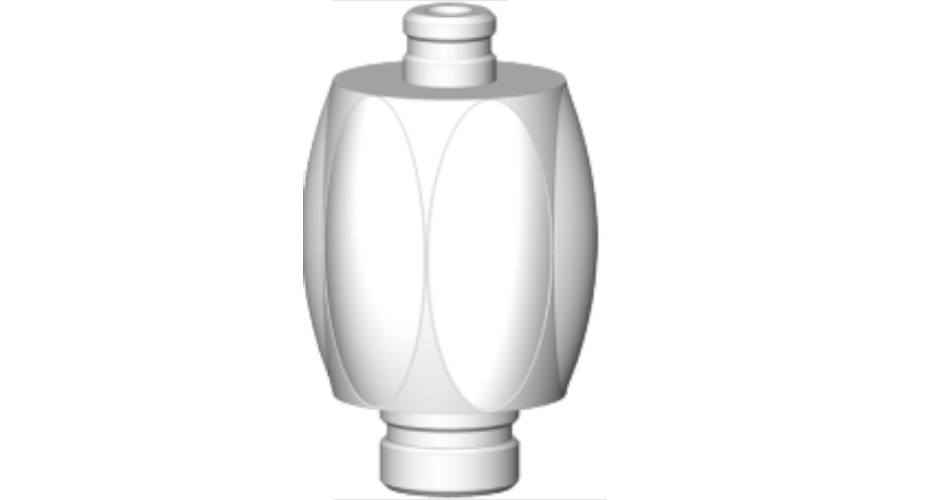

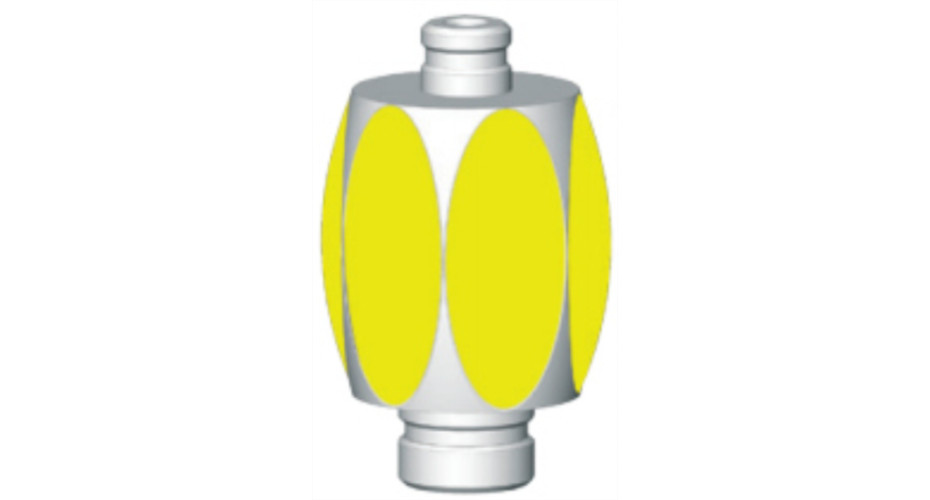

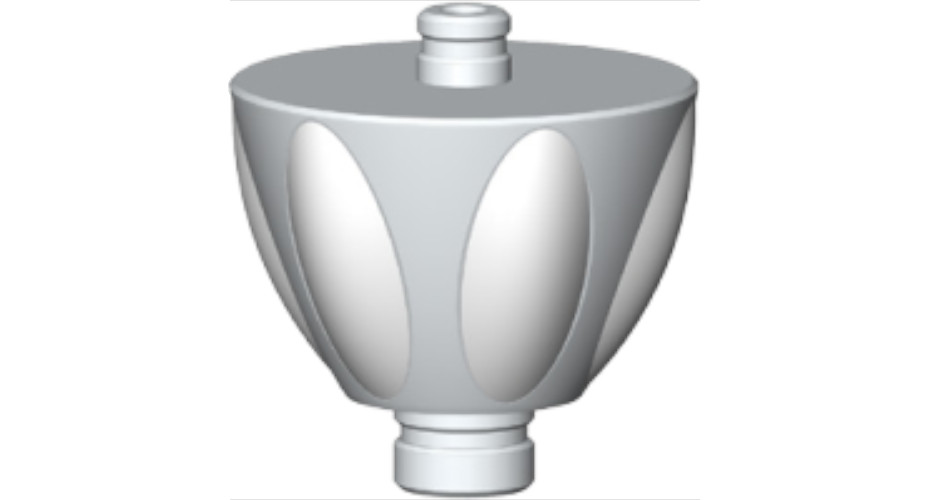

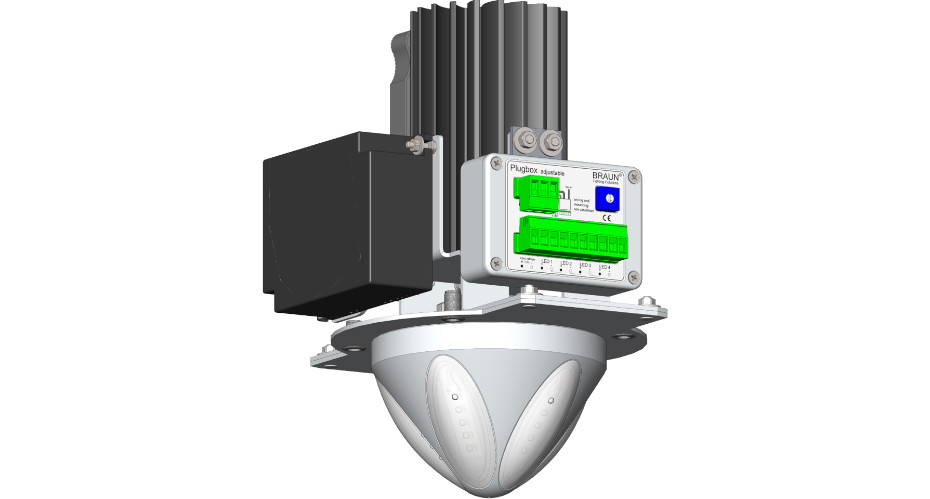

LED-Modul mit sechs Segmenten des LURA-Einbausatzes für Pilz- und Rundmantelleuchten

•

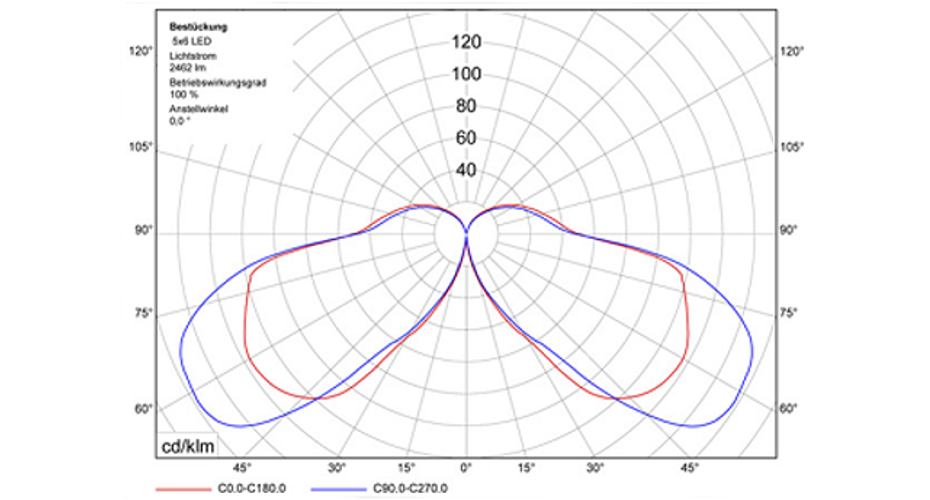

  Lichtverteilung NewNight Beeled




•

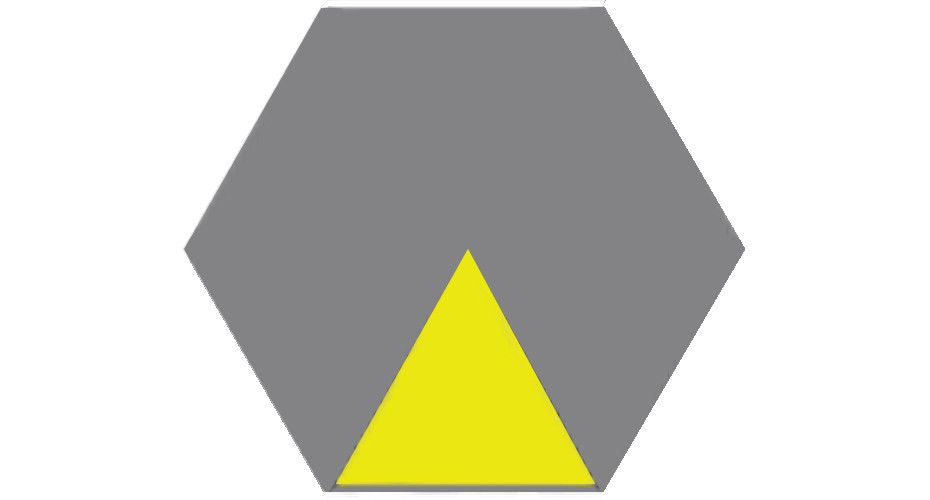

  Lichtverteilung NewNight Beeled, 1 Segment




•

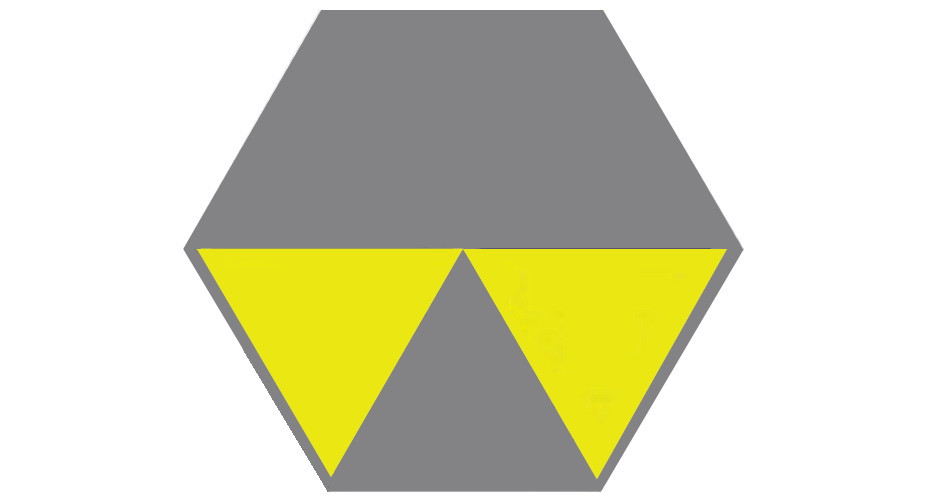

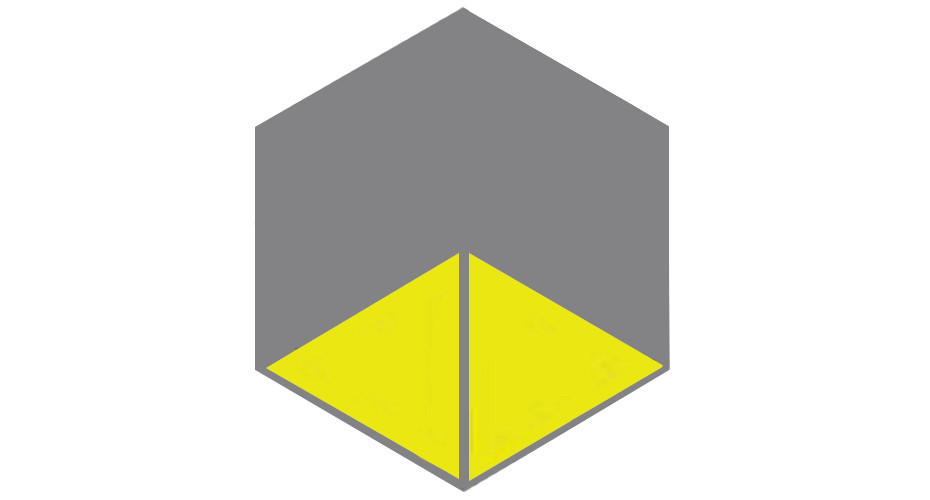

  Lichtverteilung NewNight Beeled, 2 Segmente




•

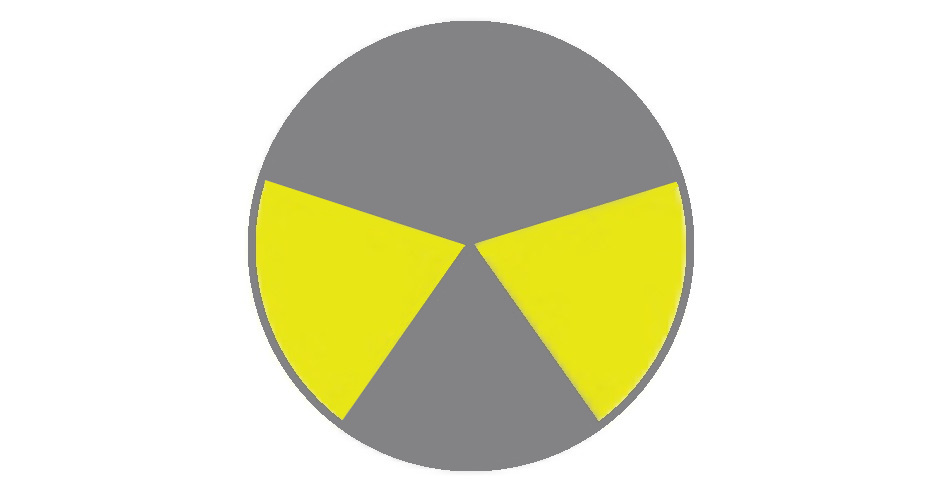

  Lichtverteilung NewNight Beeled, 2 Segmente




•

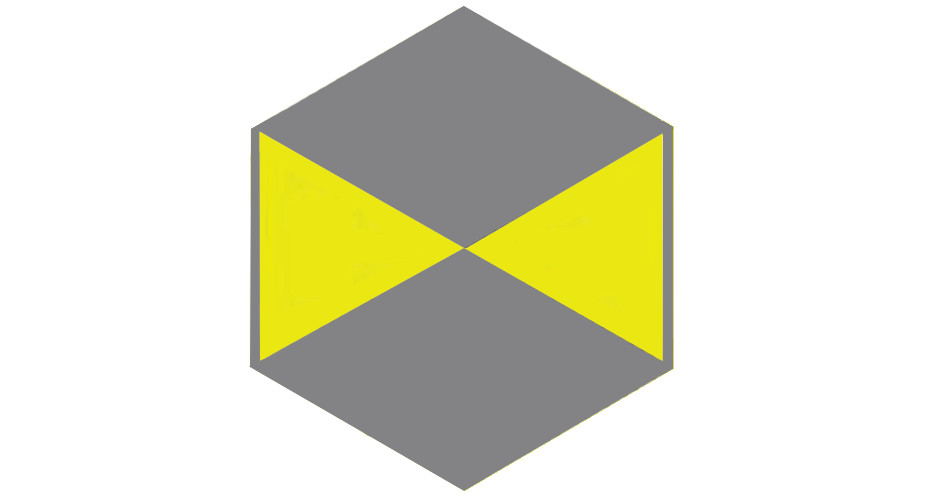

  Lichtverteilung NewNight Beeled, 2 Segmente




•

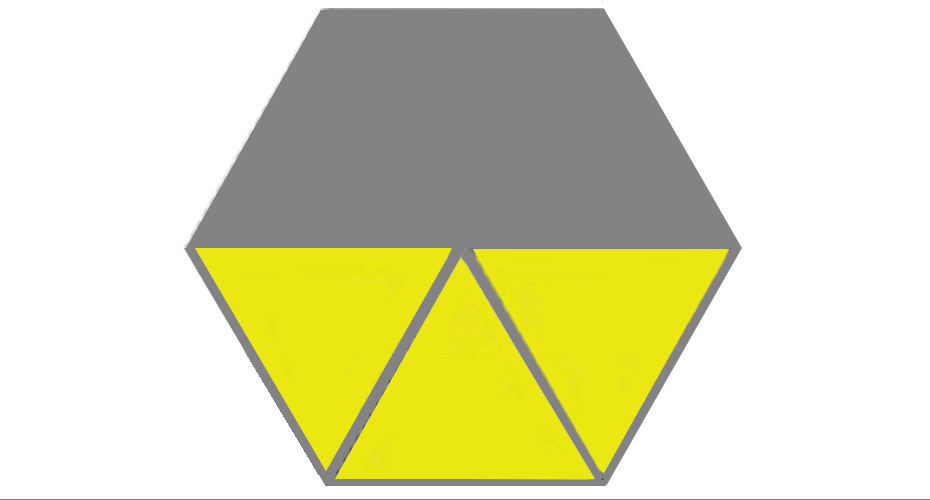

  Lichtverteilung NewNight Beeled, 3 Segmente




•

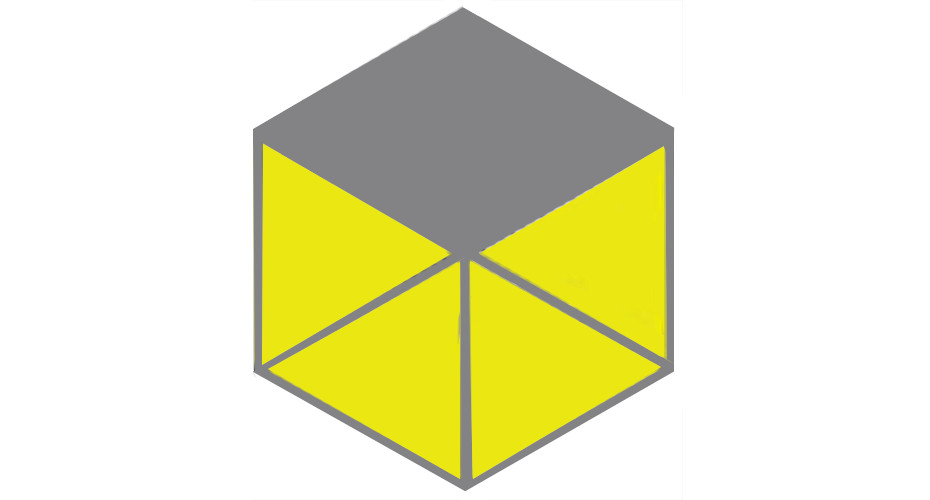

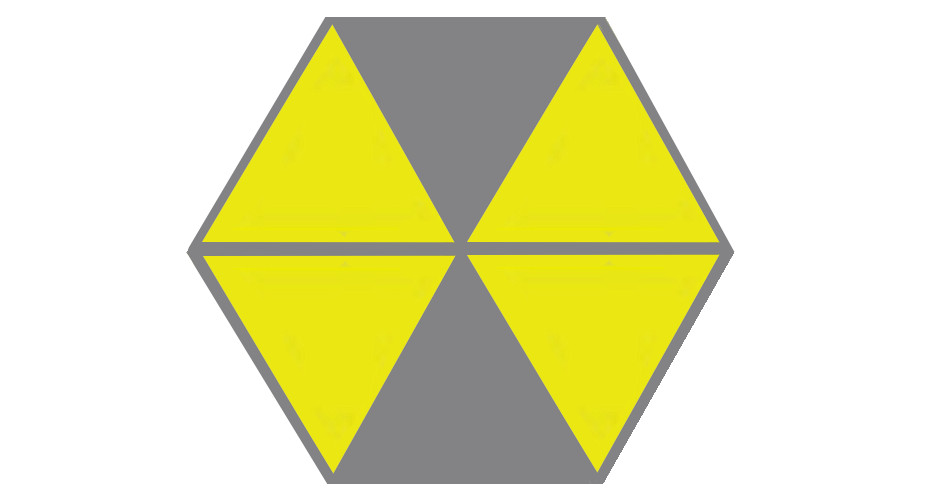

  Lichtverteilung NewNight Beeled, 4 Segmente




•

  Lichtverteilung NewNight Beeled, 4 Segmente




•

  Lichtverteilung NewNight Beeled, 5 Segmente




•

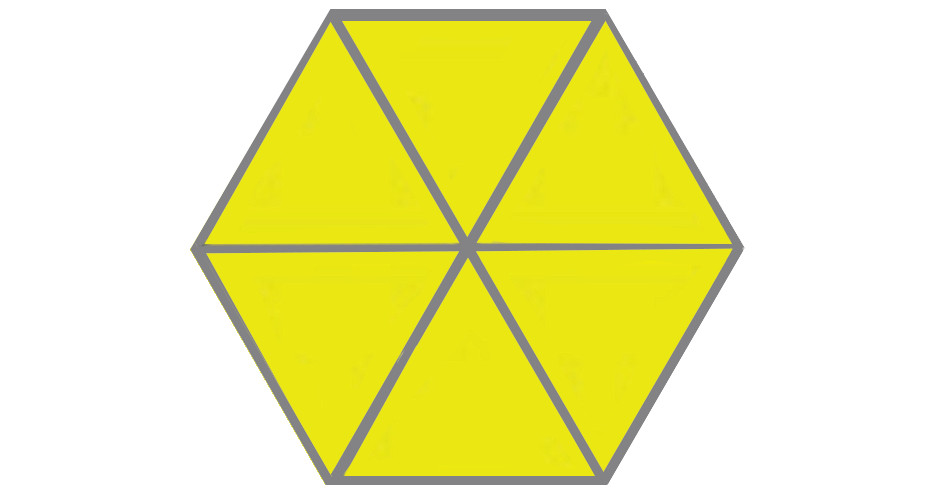

  Lichtverteilung NewNight Beeled, 6 Segmente

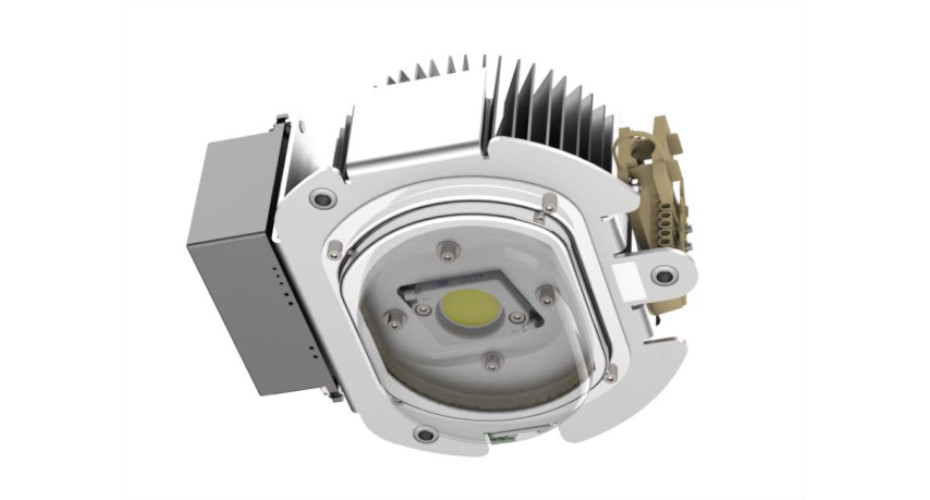

Einbausatz NewNight cityLED

NewNight cityLED-Umbausätze für Kofferleuchten:  Vorhandene Leuchten auf LED umrüsten

---

Die cityLED-Umrüstsätze aus der NewNight-Serie bieten jetzt erstmals die Möglichkeit, bestehende Kofferleuchten mit NAV- / HQL-Leuchtmitteln auf effiziente LED-Beleuchtung umzurüsten.

Damit zählt unser Lieferant zu den ersten Anbietern von professionellen LED-Umbausätzen für die Straßenbeleuchtung für (fast) alle gängigen Gehäuseformen von Kofferleuchten.
Die city LED-Umbausätze werden mit verschiedenen Linsentypen / verschidenen Ausleuchtungscharakteristiken und auch LED-Leistungsklassen angeboten. Sie zeichnen sich durchsehr gute lichttechnische Werte aus.
Damit bieten wir Städten und Gemeinden einekostengünstige Alternative zum Neukauf von kompletten Leuchten an, die vorhandenen Mastanlagen und Leuchten bleiben bestehen, es wird lediglich das Leuchtmittel ausgetauscht. Einsatzbereich der cityLED-Umbausätze:

· Umrüstung von NAV / HQL auf LED-Licht
· Einbausätze für verschiedene Gehäuse
· komplett montagefertig mit allen Anschlüssen
· inkl. LED-Treiber und Kühlsystem
· kostengünstige Alternative zum Erhalt Ihrer Beleuchtung

---

Technische Daten

Abmessung: variabel und abhängig vom Typ und der Montageplatte, mit der die Kofferleuchte umgerüstet wird
Kühlkörper: Alumiunium, Kupfer
LED-Cooling-Engine:Hochleistungs-LED (Chip-on-Board-Modul) mit passend konfiguriertem Kühlkörper mit BRAUN HP-Technologie
LED-Lebensdauer: > 50.000 Stunden / 5 Jahre Garantie auf die LED*
Abstrahlart: symmetrisch
Lichtpunkthöhe: 4 bis 7 m
Dimmbar: ja / 1 – 10 V-Schnittstelle / Betrieb mit BRAUN MaxiDimm / MaxiPlus-Steuegerät oder anderen LED-Treibern möglich
Schutzklasse: IP 65
Temperaturbereich: – 20° bis zu +55° Celsius
Gewicht: ab ca. 1,0 kg, je nach Montageplatte

* LED-Engine: L70-Wert gem. den Berechnungsprotokollen der Hersteller für die verbauten LED-Module, ² = Pi[W]-Angaben je nach gewählter Vorwärtsspannung und Bestromung des LED-Modules und der LED-Treiberkonfiguration/PowerSupplies. Elektrische Ausrüstung: 230 V /50-60 Hz / IP 65 / Schutzklasse I oder II / Fertigung nach DIN EN-, VDE-Vorschriften, das Produkt entspricht den EMV-Vorschriften. Alle Ausstattungsdetails sind nach Ihren Wünschen modifizierbar; alle technischen Angaben und LED-Leistungswerte können im Rahmen des technischen Fortschrittes ohne Ankündigung abgeändert werden. Farbwiedergaben, Abbildungen und Zeichnungen dienen zur Illustration und können vom Original abweichen, vorangehende Datenblätter und Preislisten verlieren hiermit die Gültigkeit.

---

LED-Farbtemperaturen/LED-Lichtstrom und Leistungsaufnahme

IF [mA]	4.000 K	5.000 K	Pi[W]
600 mA	2.100 lm	2.170 lm	27 Watt²
720 mA	2.490 lm	2.580 lm	32 Watt²
960 mA	3.290 lm	3.410 lm	39 Watt²

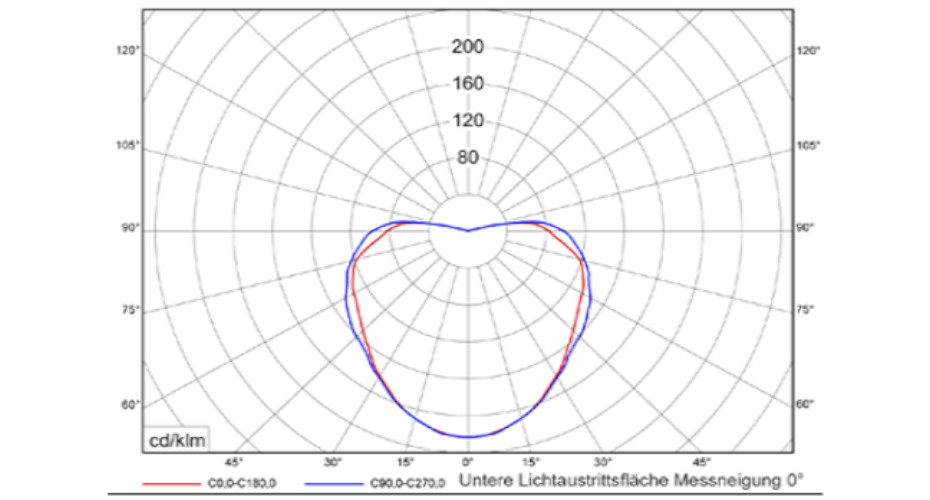

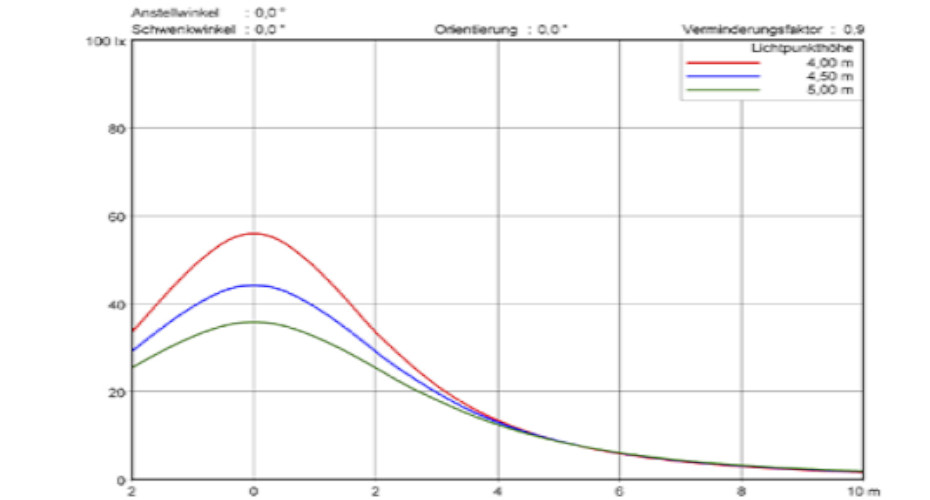

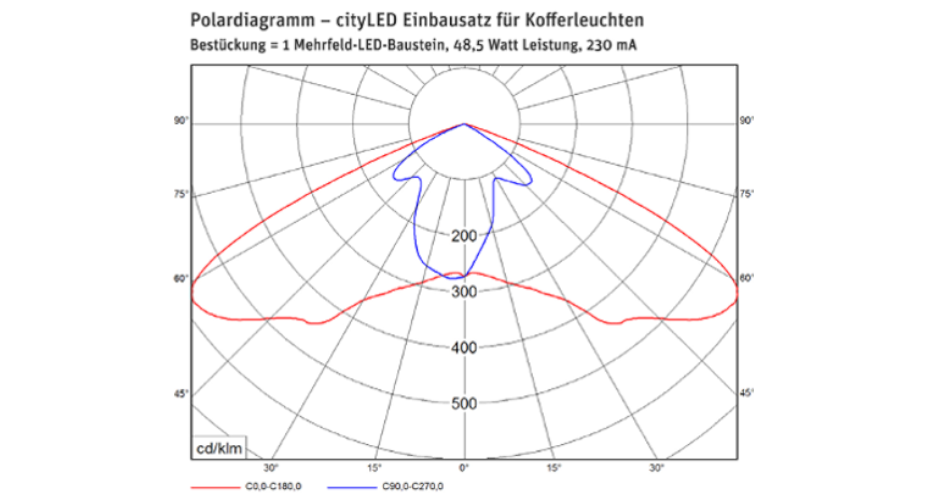

Lichtverteilung
