Einbausatz LiteEngine IV

Umbausatz Liteengine 4 v1

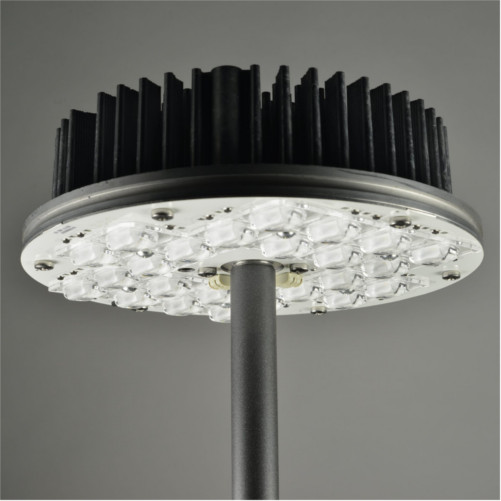

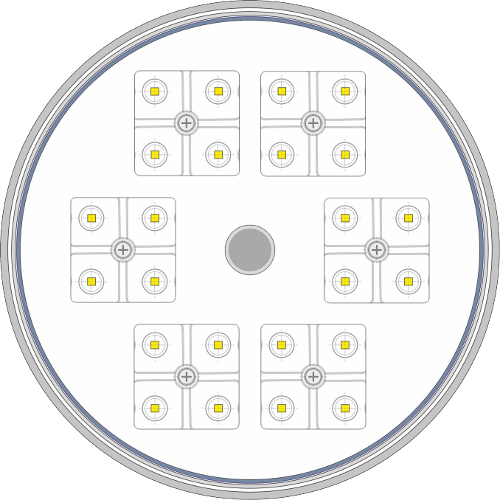

LiteEngine IV mit 24 Hochleistungs-LEDs

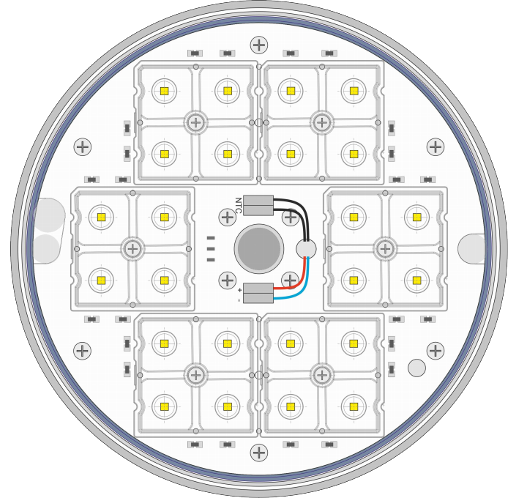

6 x 2x2 Ledil Linsen

Umbausatz Liteengine 4 v1

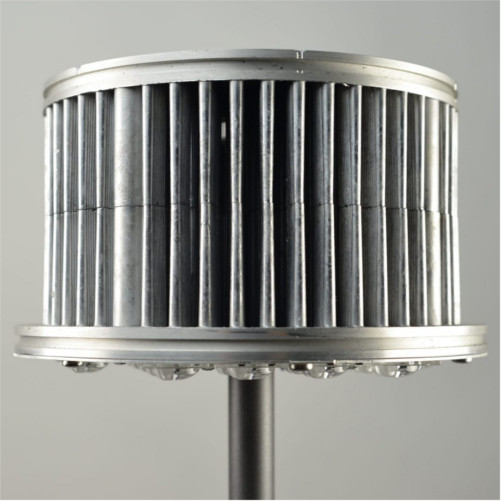

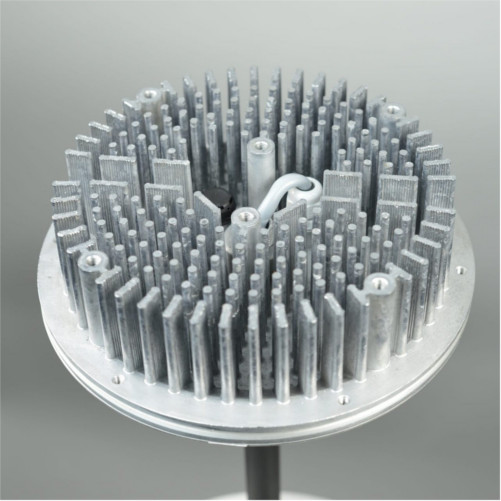

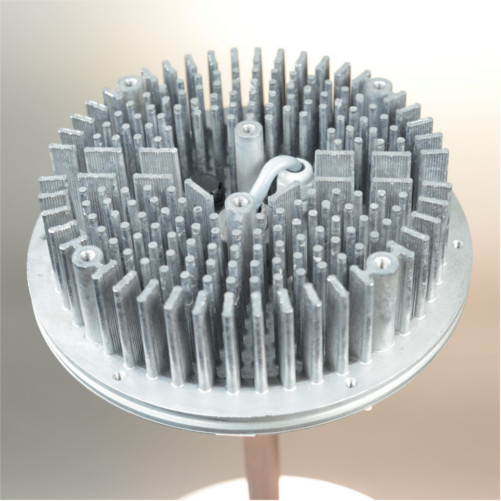

Ein speziell entwickelter Kühlkörper
für flexible Einbausätze

Leuchtentyp:
· Aufsatzleuchten
· Hängeleuchten
· große Steelen

Masthöhe:
· typisch 4-6 m
· maximal bis 10 m

Anwendungsbereiche:
· Fußgängerüberwege
· Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche
· Seilleuchten
· Fuß– und Radwege

Mögliche Mastabstände einseitig:
· ME5: 45 m bei 8 m Masthöhe LPH 8,5 m (52,5 W)
· S 3: 48 m bei 6 m Masthöhe LPH 6,5 m (52,5 W)
· S 5: 50 m bei 6 m Masthöhe LPH 8,5 m (26,5 W)

Produkt Spezifikationen

Systemleistung / LED-Strom:
52,5 W - 14,5 W bei 700 mA - 175 mA (7,5W bei 70mA)

Leuchtenlichtstrom 4000K/3000K:
6100 lm - 1700 lm (750 lm*) programmierbar

Leuchtenlichtstrom 2700K:
· 4850 lm - 1350 lm (700 lm*) programmierbar

Systemeffizienz (Leuchte):
120 - 125 lm/W (NW/WW30) / 92 - 100 lm/W (WW27)

Lichtfarbe / Farbtemperaturen:
NW - 4000K / WW30 - 3000K / WW27 - 2700K

Farbwiedergabe:
CRI > 70 (NW) / CRI > 80 (WW30) / CRI > 80 (WW27)

Optisches System:
PMMA-Linsenoptik — asymmetrisch / symmetrisch

Spezifizierte Lebensdauer:
85.000 Stunden B10 bei 25° > 100.000 Stunden bis 30W

Betriebstemperaturbereich:
-40 ° - +35 °C

Schutzart, Schutzklasse:
IP 20 oder IP 65 , SK I oder II

Lichtmanagement:
· Nachtabsenkung über Steuerader zwischen 10% und 90%
· Autonomes Dimmen mit fünf unabhängigen Dimm Stufen zwischen 10...100%
· Lichtstromnachführung (CLO)
· Dali Schnittstelle — elektronische Temperatursteuerung

Herstellergarantie Gesamtsystem:
5 Jahre

Netzspannung:
220 ~ 240 Vac / 50~ 60 Hz

Prüfzeichen LED-Betriebsgerät
ENEC 10, VDE, VDE EMV

* Minimalwerte bei Dimmung mit 70mA LED Strom

Systemleistung

Anzahl
LEDs

LED
Strom

Systemleistung 100%

Systemleistung 70%

Systemleistung 50%

Leuchten
Lichtstrom NW/WW30

Leuchten
Lichtstrom WW27

LED
Lichtstrom NW/WW30

LED
Lichtstrom WW27

 24  700 mA  52,5 W  37,0 W  27,0 W  6100 lm  4850 lm  6650 lm  5250 lm
 24  650 mA  48,5 W  34,5 W  25,5 W  5750 lm  4550 lm  6250 lm  4950 lm
 24  600 mA  45,0 W  32,0 W  23,5 W  5400 lm  4250 lm  5850 lm  4600 lm
 24  550 mA  41,0 W  30,0 W  22,0 W  5000 lm  3900 lm  5400 lm  4250 lm
 24  500 mA  37,5 W  27,5 W  20,0 W  4600 lm  3650 lm  5000 lm  3950 lm
 24  450 mA  34,0 W  25,0 W  18,5 W  4100 lm  3300 lm  4500 lm  3350 lm
 24  400 mA  30,5 W  22,5 W  16,5 W  4100 lm  3000 lm  4100 lm  3250 lm
 24  350 mA  26,5 W  20,0 W  15,0 W  3350 lm  2650 lm  3650 lm  2900 lm
 24  300 mA  23,6 W  17,5 W  13,0 W  2900 lm  2300 lm  3150 lm  2500 lm
 24  250 mA  19,5 W  15,0 W  11,5 W  2400 lm  1900 lm  2650 lm  2100 lm
 24  200 mA  16,5 W  12,5 W  09,5 W  2000 lm  1560 lm  2150 lm  1700 lm
 24  175 mA  14,5 W  11,5 W  09,0 W  1700 lm  1340 lm  1850 lm  1460 lm

Servicemodell mit Einbausätzen

    Defekte LiteEngines werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertigen Ersatzeinbausätzen ausgetauscht.
    Ab einer Bestellung von 50 identischer Module, ist 1 Einbausatz zusätzlich im Lieferumfang enthalten.
    Dieser ist ausschließlich für den Einsatz defekter Leuchten angedacht.
    In der Garantiezeit bieten wir Ihnen als kostenlose Serviceleistung den Austausch der defekten Einbausätze an. Hierfür senden Sie diese bitte an die Friedhelm Trapp GmbH zurück.

Optische Module / Einsatzmöglichkeiten

Es stehen unterschiedliche optische Module für die Straßen– und Platz leuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.

Andere Optiken für spezielle Anforderungen wie Seil– und Fußgängerüberwege, sowie individuelle Beleuchtung in Kreuzungsbereiche und Hofeinfahrten sind möglich!

Durch den Einsatz von unterschiedlichen optischen Modulen in einer LiteEngine IV ist die Vielfalt fast unbegrenzt!

Umbausatz liteengine 4 Umbausatz liteengine 4 align=

LiteEngine IV mit Abdeckung


LiteEngine IV ohne Abdeckung

Linsensysteme Straßenbeleuchtung

Umbausatz liteengine 4 LS 1 Umbausatz liteengine 4 LS 2 Umbausatz liteengine 4 LS 3
SL 1 SL 2 SL 3
Umbausatz liteengine 4 LS 4  Umbausatz liteengine 4 LS 5 Umbausatz liteengine 4 LS 6
SL 4 SL 5 SL 6
Umbausatz liteengine 4 LS 7  Umbausatz liteengine 4 LS 8 Umbausatz liteengine 4 LS 9
SL 7 SL 8 SL 9

Linsensysteme Fuß-/Radwegbeleuchtung

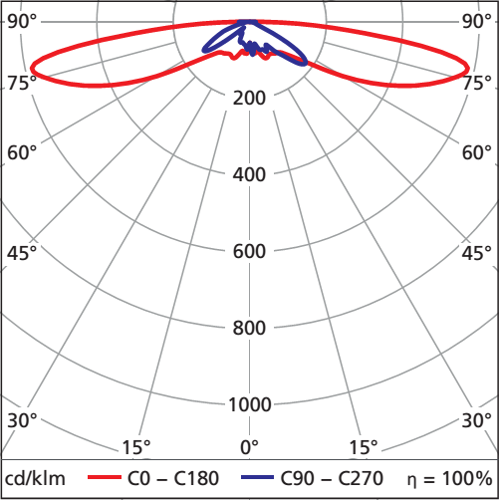

Umbausatz liteengine 4 PL 2 Umbausatz liteengine 4 PL 3  Umbausatz liteengine 4 PL 4
PL 2 PL 3 PL 4

Linsensysteme Fußgängerüberwege

Umbausatz liteengine 4 CW 2 Umbausatz liteengine 4 CW 3
CW 2 CW 3

Linsensysteme Seilleuchten

Umbausatz liteengine 4 CW 2
CL 1

Linsensysteme Flutlicht / Anstrahlung

Umbausatz liteengine 4 FL 4 Umbausatz liteengine 4 FL 5   Umbausatz liteengine 4 FL 6
FL 4 FL 5 FL 6

Linsensysteme Symmetrische Lichtverteilung

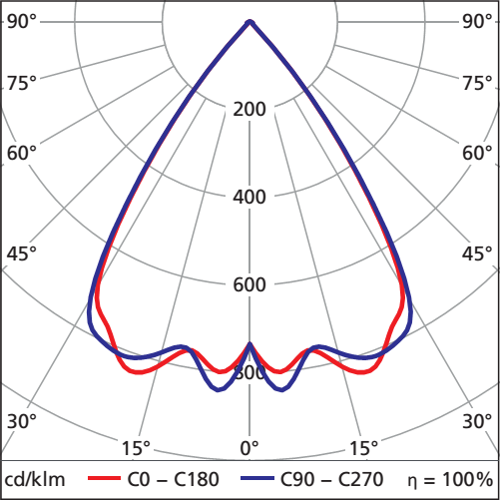

Umbausatz liteengine 4 MW 1 Umbausatz liteengine 4 MW 2 Umbausatz liteengine 4 MW 3
MW 1 MW 2 MW 3
Umbausatz liteengine 4 UW 1  Umbausatz liteengine 4 UW 2 Umbausatz liteengine 4 UW 3
UW 1 UW 2 UW 3

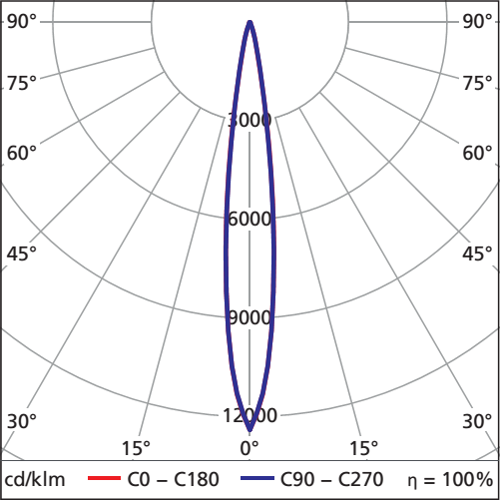

Umbausatz liteengine 4 UW 4  Umbausatz liteengine 4 SP 1 Umbausatz liteengine 4 SP 2
UW 4 SP 1 SP 2
