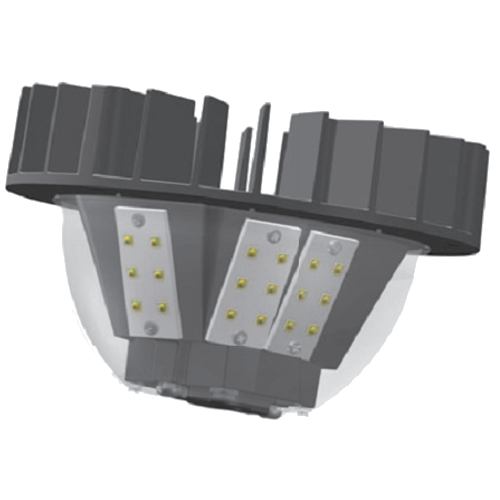

Einbausatz LiteEngine II/III

Erstes Ziel beim Einsatz der LED-Technik ist und bleibt die perfekte Ausleuchtung der Straßen.

GBS hat dieses Ziel bei allen Produkten verfolgt und setzt es auch bei der GBS LiteEngine um.

Natriumdampf ist ein robustes und zuverlässiges Licht. Doch die GBS LiteEngine braucht den Vergleich nicht zu scheuen.
Bei gleicher Ausleuchtung wird beim Einsatz der GBS LiteEngine eine Energieeinsparung von 50-70 % erzielt. Und das bei gleichen oder größeren Lichtpunktabständen.

Technische Daten LiteEngine II
Standard

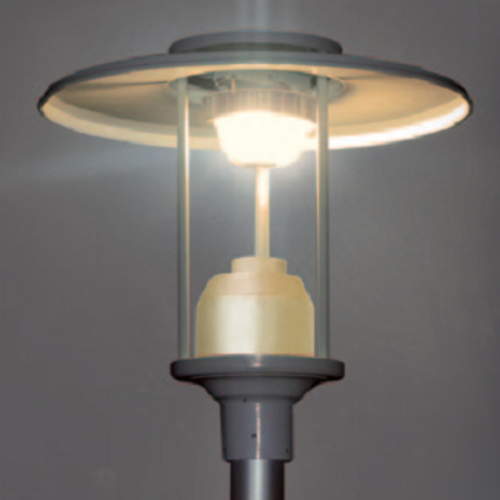

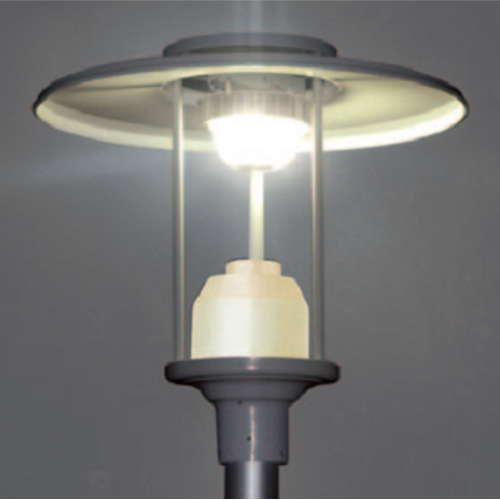

Lichtfarbe	Warmweiß	Neutralweiß
Farbtemperatur	2700 K	4000 K
Lichtstrom 18 LED	2000 lm	2300 lm
Gesamt-Leistungsaufnahme* 18 LED	29 Watt	29 Watt
Lichtstrom 30 LED	3230 lm	3700 lm
Gesamt-Leistungsaufnahme* 30 LED	45 Watt	45 Watt
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät.

Technische Daten LiteEngine II
Hohe Lichtpunkte
Lichtfarbe	Warmweiß	Neutralweiß
Farbtemperatur	2700 K	4000 K
Lichtstrom 18 LED	2150 lm	2450 lm
Gesamt-Leistungsaufnahme* 18 LED	29 Watt	29 Watt
Lichtstrom 30 LED	3450 lm	3900 lm
Gesamt-Leistungsaufnahme* 30 LED	45 Watt	45 Watt
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät.

---

Technische Daten LiteEngine III
Standard
Lichtfarbe	Warmweiß	Neutralweiß
Farbtemperatur	2700 K	4000 K
Lichtstrom 18 LED	1500 lm	1700 lm
Gesamt-Leistungsaufnahme* 18 LED	19 Watt	19 Watt
Lichtstrom 30 LED	2800 lm	3150 lm
Gesamt-Leistungsaufnahme* 30 LED	37 Watt	37 Watt
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät.

Technische Daten LiteEngine III
Hohe Lichtpunkte
Lichtfarbe	Warmweiß	Neutralweiß
Farbtemperatur	2700 K	4000 K
Lichtstrom 18 LED	1650 lm	1850 lm
Gesamt-Leistungsaufnahme* 18 LED	37 Watt	37 Watt
Lichtstrom 30 LED	2950 lm	3350 lm
Gesamt-Leistungsaufnahme* 30 LED	37 Watt	37 Watt
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät.

Selbstverständlich verfügen alle GBS LiteEngines über eine aktive Powerfaktor-Korrektur zur Reduzierung der Blindleistung im Netz.
Unsere Außendienst-Mitarbeiter unterstützen Sie gerne bei der Auswahl der passenden GBS LiteEngine.

Der Einsatz von LED in der Straßenbeleuchtung führt, verglichen mit konventioneller Beleuchtung, zu erheblichen Energieeinsparungen.

Dadurch sind jedoch nicht alle Möglichkeiten ausgeschöpft.

GBS nutzt konsequent die Möglichkeiten, die LEDs bieten. Die GBS LiteEngine verfügt über viele Betriebsarten, die zu einer weiteren Energieeinsparung führen. Alle GBS LiteEngines haben den Dreh zum Sparen schon integriert.

Mit dem AutoSave Dimm-System lässt sich die Leistungsaufnahme der Leuchten reduzieren.
Automatisch, jede Nacht und ohne Steuerleitung.
Aber auch die klassische Leistungsreduzierung mittels Steuerleitung/Halbnachtschaltung (EasySave) auf 70% oder 50% ist möglich.

Die Auswahl erfolgt mittels Drehschalter, ein Programmiergerät wird nicht benötigt.

Betriebsart Standart:
Drehschalter in Stellung 0 Klassischer Betrieb
Alle vorhandenen LEDs leuchten mit der ab Werk eingestellten Helligkeit von 100%.

Betriebsart EasySave:
Drehschalter in Stellung 1 und 2 Halbnachtschaltung
Die Leuchte ist mit einem EasySave-Modul ausgestattet oder bei Bedarf jederzeit vom Kunden nachrüstbar. Die Aussteuerung erfolgt zentral mittels Steuerleitung (Halbnacht oder seperate Steuerader).

Schalterstellungen	Steuerleitung L1 = 230V	Steuerleitung L1 = 0V oder kein EasySave-Modul vorhanden
1 - EasySave 50%	Alle vorhandenen LED Module leuchten mit 100%	Alle vorhandenen LED Module leuchten mit 50%
2 - EasySave 70%	Alle vorhandenen LED Module leuchten mit 100%	Alle vorhandenen LED Module leuchten mit 70%

Die Leuchte kann auch ohne Easy-Save-Modul betrieben werden. In diesem Fall erfolgt eine dauerhafte Leistungsabsenkung auf 50% oder 70%.

Betriebsart AutoSave:
Drehschalter in Stellung 3 bis E Automatikbetrieb

Neben der Betriebsart EasySave verfügt die GBS LiteEngine über eine weitere Möglichkeit, Energie zu sparen. AutoSave senkt die Leistung der Leuchte automatisch ab. Dazu stehen 12 verschiedene Absenkprofle auf 70%, 50% oder die Kombination daraus zur Verfügung.

Die gesamte Beleuchtungsanlage wird mittels Zeitschaltuhr oder Dämmerungsschalter ein- und ausgeschaltet. Die GBS LiteEngine misst die Einschaltdauer und speichert diese ab. Nach der Hälfte der Einschaltdauer wird eine sogenannte „künstliche Mitternacht“ angenommen. Je nach gewähltem Profi wird, ausgehend von dieser künstlichen Mitternacht, ein Absenkprofi durchfahren.

Um einen maximalen Bedienkomfort zu erreichen, verfügt die GBS LiteEngine über insgesamt 12 AutoSave-Profie. Die Wahl des Profis erfolgt mittels Drehschalter.

Einstufig oder Zweistufig

Schalterstellung Nr.	Profil AutoSafe	von Stunden vor Mitternacht	bis Stunden nach Mitternacht	Reduzierung auf	von Stunden vor Mitternacht	bis Stunden nach Mitternacht	Reduzierung auf	Ersparnis
3	01	2	5	50 %	-	-	50 %	29
4	02	2	6	50 %	-	-	50 %	32
5	03	3	5	50 %	-	-	50 %	34
6	04	3	6	50 %	-	-	50 %	36
7	05	2	5	70 %	-	-	70 %	18
8	06	2	6	70 %	-	-	70 %	19
9	07	3	5	70 %	-	-	70 %	20
A	08	3	6	70 %	-	-	70 %	22
B	09	3	6	70 %	1	4	50 %	30
C	10	3	6	70 %	2	4	32 %	29
D	11	3	6	70 %	2	5	50 %	33
E	12	4	6	70 %	3	5	50 %	38
F	Reserviert	-	-	-	-	-	-	-

Die Schalterstellung "F" ist nicht zulässig.

Beispiel schalterstellung E, Profi autosave 12:

(1) Einschalten der Anlage:	Wird zentral im Schaltschrank vorgenommen
(2) Leistungsreduzierung von 100% auf 70%:	4 Stunden vor Mitternacht, AutoSave
(3) Leistungsreduzierung von 70% auf 50%:	3 Stunden vor Mitternacht, AutoSave
(4) Leistungserhöhung von 50% auf 70%:	5 Stunden nach Mitternacht, AutoSave
(5) Leistungserhöhung von 70% auf 100%:	6 Stunden nach Mitternacht, AutoSave
(6) Ausschalten der Anlage:	Wird zentral im Schaltschrank vorgenommen

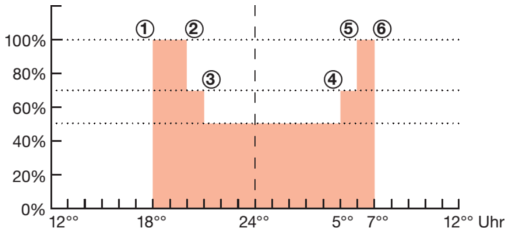

Für einen typischen Januartag ergibt sich folgendes Schaltprofil:
(mit Profi AutoSave 12)

In dieser Schalterstellung wird eine Energie-Einsparung von 38% erreicht.

Die GBS LiteEngine benötigt dazu keine Echtzeituhr, die man einstellen müsste, sondern sie errechnet alle Schaltpunkte aus der Einschaltdauer. Dadurch passt sich das Absenkprofi der Jahreszeit an.
Die Daten werden in einem nichtflüchtigen Speicher abgelegt.

Eine Pufferbatterie oder ähnliches ist nicht erforderlich.

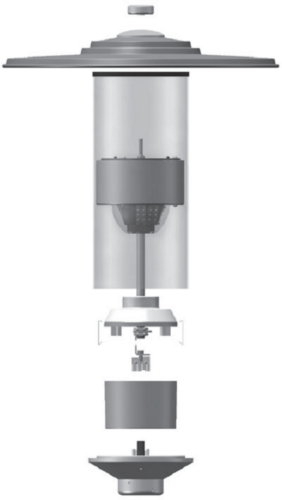

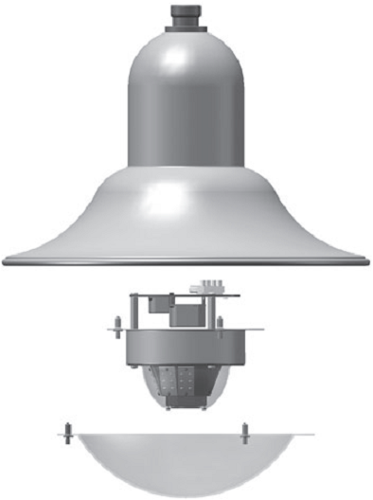

Anwendungsbeispiel: LiteEngine III/12 LED
