Dekorative Leuchte TML-347 L

  • dekorative Leuchte TML-347 L

    Leuchte TML-346, rote Lakierung


  • dekorative Leuchte TML-347 L

    Leuchte TML-346, grüne Lakierung


Dekorative Aufsatzleuchte für die Beleuchtung des Straßenraumes, für Park– und Grünanlagen.

Mit Schirmdurchmessern von 680 mm und 800 mm lässt sie sich für Lichtpunkthöhen von 3,0 bis 6,5 m einsetzen. Die freie Farbauswahl gestattet einen umfangreichen Gestaltungsspielraum für eine Vielzahl von Anwendungsfällen.
  • dekorative Leuchte TML-347 S zeichnung

    Bemaßung TML-347L.680


  • dekorative Leuchte TML-347 B zeichnung

    Bemaßung TML-347L.800


  • dekorative Leuchte TML-343 B zeichnung

    Bemaßung TML-347L.680 und TML-347 L.800 auf Mast TZM-711.40/35


Einsatzbereiche:
· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· repräsentative Plätze
· Fußgängerzonen
· Promenaden
· Park- und Marktplätze


Lichtpunkthöhe:
· 3,0 m bis 6,5 m,
· Zur Montage als Aufsatzleuchte auf Stahlmaste bzw. Ausleger (Zopfmaß Ø 60/76 mm)


Leuchtengehäuse:
· Al-Blech/Al-Guß, pulverbeschichtet bzw. lackiert
· RAL-Ton nach Wahl. Dachteil werkzeuglos entfernbar
· Auf Anfrage mit Blendungsbegrenzung durch innenliegende Lamellen, Abschirmring oder Prismenrefraktor


Zylinder:
· PMMA oder PC (Aufpreis) opal oder klar


Elektrische Installation:
· Steckbarer Elektroblock
· LED
· NAH 50 W - 150 W
· Kompaktleuchtstoffmittel
· Schutzklasse I
· Schutzart IP 44



Alle Verbindungselemente aus nichtrostendem Stahl.

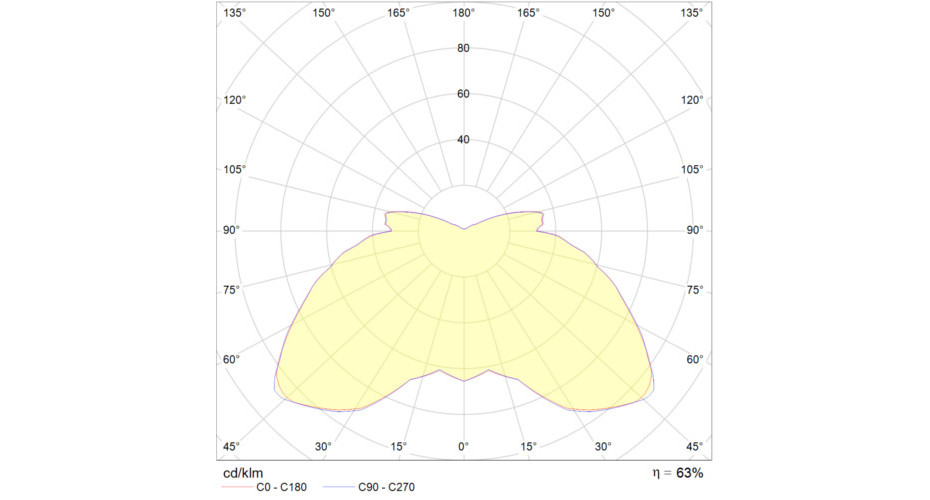

  • Polardiagramm
    Lichtquelle: Osram Vialox NAV E 70/E


  • Kartesisches Diagramm
    Lichtquelle: Osram Vialox NAV E 70/E


  • Kegel Diagramm
    Lichtquelle: Osram Vialox NAV E 70/E


  • URG-Tabelle
    Lichtquelle: Osram Vialox NAV E 70/E



  • Stadt Annaberg, Leuchte TML-347L


  • Stadt Annaberg, Leuchte TML-347L


  • Stadt Annaberg, Leuchte TML-347L
