Beschreibung L 28

 Einsatzbereiche:

· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· Fußgängerzonen
· Parkplatzflächen

 Lichtpunkthöhe: bis 6 m

 Wartung: werkzeugarm

 Elektrische Installation:

· LED, NAV 35-100 Watt, HCI 35-70 Watt, TCD, TCL
· werkzeuglos wechselbarer Elektroblock,
· Elektroeinheit ist kompensiert,
· Leuchte mit Anschlusskabel bis Kabelübergangskasten,
· VDE-Prüfzeichen auf allen elektrischen Bauteilen und
· VDE geprüft

 Schutzklasse: I

 Schutzart: IP 54

 Werkstoff: Trägerelement aus Aluminiumsandguss, Schirm aus starkwandiger Aluminiumlegierung mit verstärktem Außenrand

 Beschichtung: Alle Teile werden nach sorgfältiger Vorbehandlung in allen RAL-Farben oder DB-Tönen beschichtet

 Glas: Acryl klar

 Befestigungen: alle Befestigungselemente sind aus Edelstahl

 Sonderausstattung:

· Schutzklasse II
· Leistungsumschalter
· Abschirmung mit asymmetrischer Lichtverteilung
· Glas aus Polycarbonat
· werkzeuglose Wartung durch Druckverschluss im Dach
· Steckdose im Sockel

Beschreibung L 28 Hochleistungsspiegel

 Einsatzbereiche:

· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· Fußgängerzonen
· Parkplatzflächen

 Lichtpunkthöhe: bis 6 m

 Wartung: werkzeugarm

 Elektrische Installation:

· LED, NAV 35-100 Watt, HCI 35-70 Watt, TCD, TCL
· werkzeuglos wechselbarer Elektroblock,
· Elektroeinheit ist kompensiert,
· Leuchte mit Anschlusskabel bis Kabelübergangskasten,
· VDE-Prüfzeichen auf allen elektrischen Bauteilen und
· VDE geprüft

 Schutzklasse: I

 Schutzart: IP 54

 Werkstoff: Trägerelement aus Aluminiumsandguss, Schirm aus starkwandiger Aluminiumlegierung mit verstärktem Außenrand

 Beschichtung: Alle Teile werden nach sorgfältiger Vorbehandlung in allen RAL-Farben oder DB-Tönen beschichtet

 Glas: Acryl klar

 Befestigungen: alle Befestigungselemente sind aus Edelstahl

 Sonderausstattung:

· Schutzklasse II
· Leistungsumschalter
· Abschirmung mit asymmetrischer Lichtverteilung
· Glas aus Polycarbonat
· werkzeuglose Wartung durch Druckverschluss im Dach
· Steckdose im Sockel

Polardiagramm
Lichtquelle: HSE 50W

Kartesisches Diagramm
Lichtquelle: HSE 50W

Polardiagramm
Lichtquelle: Osram HCI-T Powerball 35W/WDL

Kartesisches Diagramm
Lichtquelle: Osram HCI-T Powerball 35W/WDL

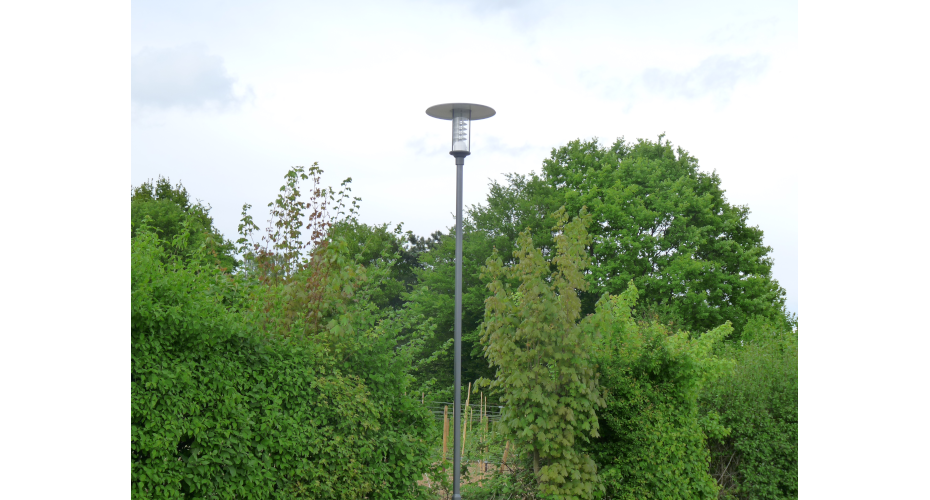

Leuchte L-28, Beispiel

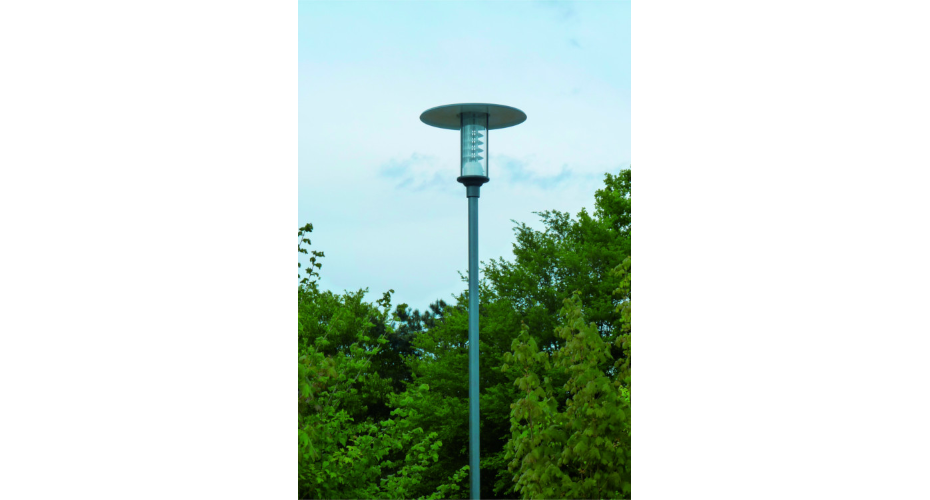

Leuchte L-28, Beispiel

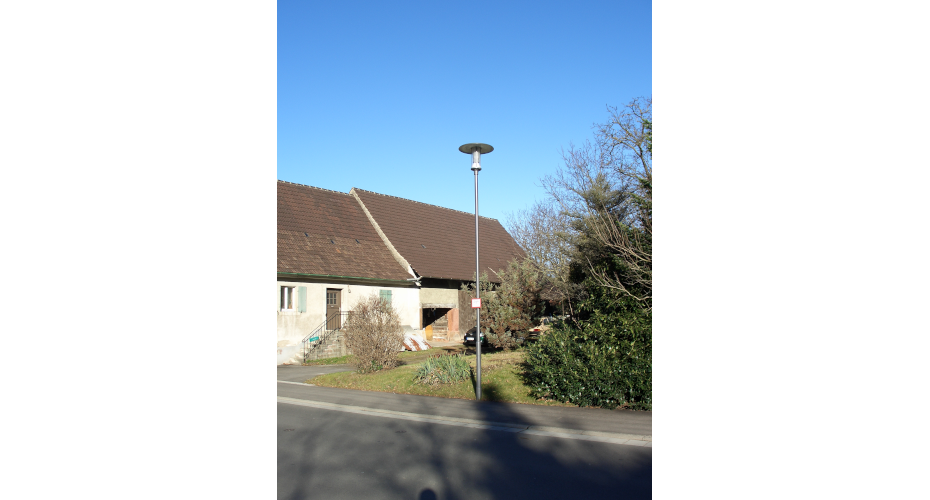

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-28, Beispiel

Leuchte L-26, Beispiel

Leuchte L-26, Beispiel

Leuchte L-26, Beispiel

Leuchte L-26 mit Hochleistungsspiegel
