Leuchtenserie Sirius ECO

ttl-m2

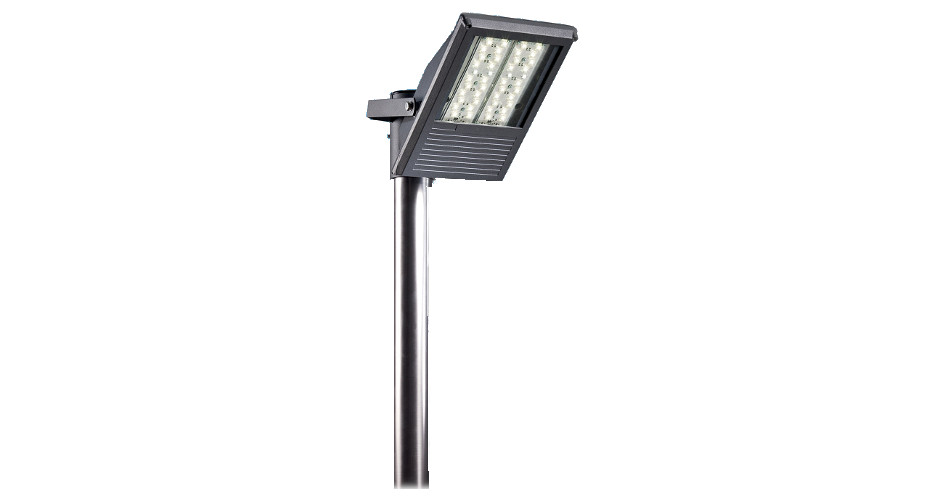

DIE „KLEINE“ LEISTUNGSSTARKE - SIRIUS KOMPAKT ECO

Die Sirius Kompakt ECO erfüllt zuverlässig und effizient Beleuchtungsaufgaben mit ausgeprägtem Lichtbedarf – Sicherheit auf Wegen und Parkplätzen.
Die elegante und flache Form, Leuchtstärke und Verlässlichkeit zeichnen die Leuchtenserie Sirius Eco aus. Besonders gut geeignet für Anwendungen mit ausgeprägtem Lichtbedarf bis hin zu besonders anspruchsvollen Beleuchtungsaufgaben.

Die kompakten LED-Flächenfluter basieren auf leistungsstarken, hocheffizienten LED-Leuchtmitteln aus eigener Entwicklung und Fertigung, dessen Licht gebündelt durch Miniaturlinsen flächig auf den geplanten Zielbereich geleitet werden.

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 8 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Flächenstrahler für verkehrsberuhigte Straßen, Fußgängerzonen, Parkplätze,
  Illumination von Gebäuden und Werbeflächen
· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches Vorschaltgerät

· Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle
· Elektronik mit Betauungsschutz (Coating), optional vergossen
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%
Optional:
· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar
· Lichtstromnachregelung (CLM), werkseitig programmiert
· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder
· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung
· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung

Abmessungen:
Länge: 590 mm
Höhe: 145 mm
Breite: 400 mm
Gewicht: 12 kg
Windangriffsfläche: 0,09 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm
· Nennspannung 230 V ±10%, AC, 50/60 Hz
· DC-Tauglichkeit auf Anfrage

Montage

Standardmäßig mit Montagebügel
· Mastauf- und Mastansatz 60 und 76 mm
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:
· ENEC 10, VDE (in Vorbereitung)
Produktionsstandorte zertifiziert nach:
· ISO 9001:2008
· ISO/TS 16949:2009
VDE-Überwachung nach:
· ECS/CIG 021-024

LED-System**

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 16 19 W 12 W 1.450 lm 1.900 lm
400 mA 16 21 W 12 W 1.600 lm 2.150 lm
450 mA 16 24 W 14 W 1.800 lm 2.400 lm
500 mA 16 27 W 15 W 1.950 lm 2.600 lm
550 mA 16 29 W 16 W 2.100 lm 2.800 lm
600 mA 31 17 W 16 W 2.300 lm 3.050 lm

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 24 26 W 15 W 2.150 lm 2.900 lm
400 mA 24 30 W 17 W 2.450 lm 3.250 lm
450 mA 24 34 W 19 W 2.700 lm 3.600 lm
500 mA 24 38 W 21 W 2.950 lm 3.950 lm
550 mA 24 41 W 22 W 3.150 lm 4.200 lm
600 mA 24 45 W 29 W 3.450 lm 4.600 lm
**Technische Änderungen behalten wir uns vor.

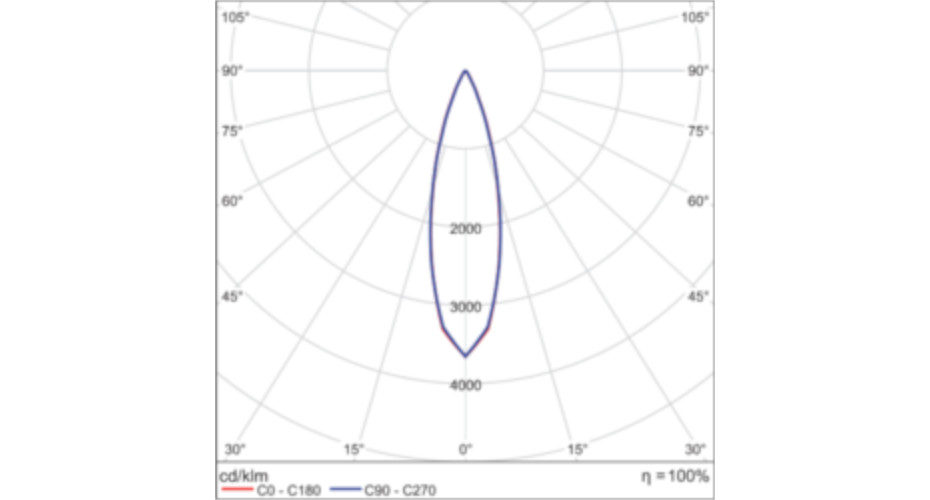

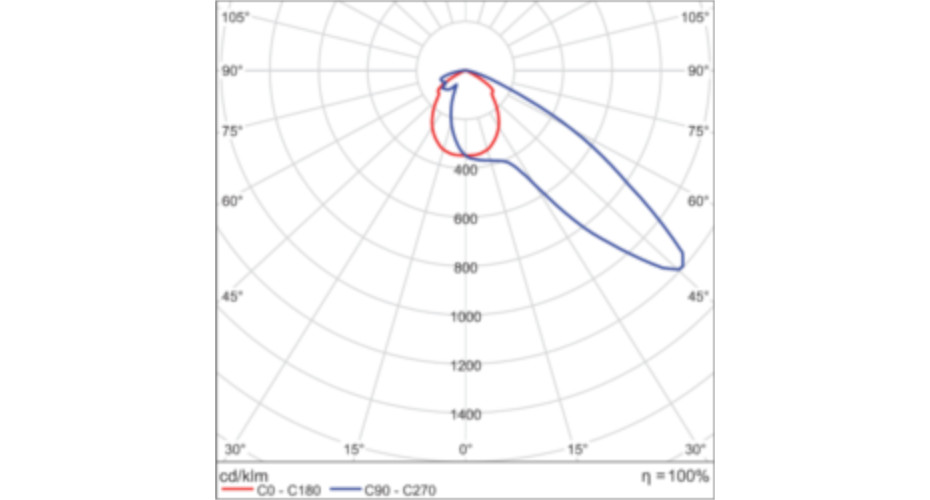

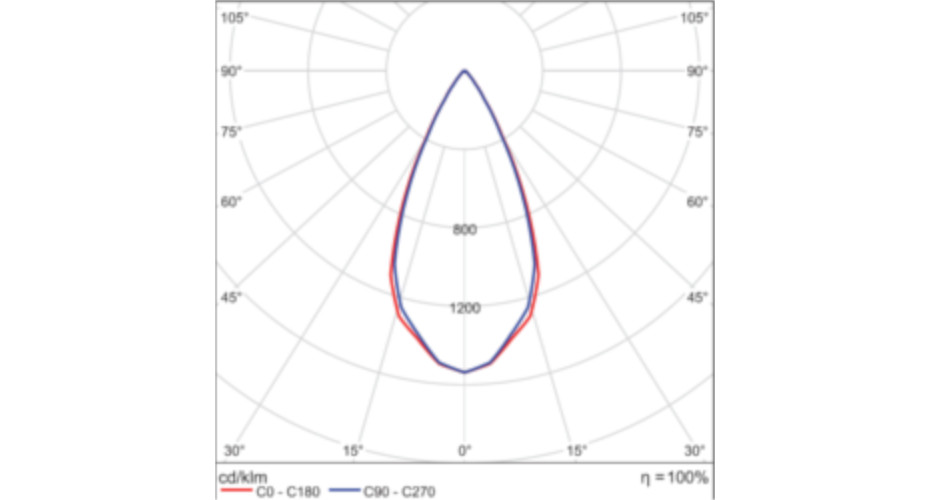

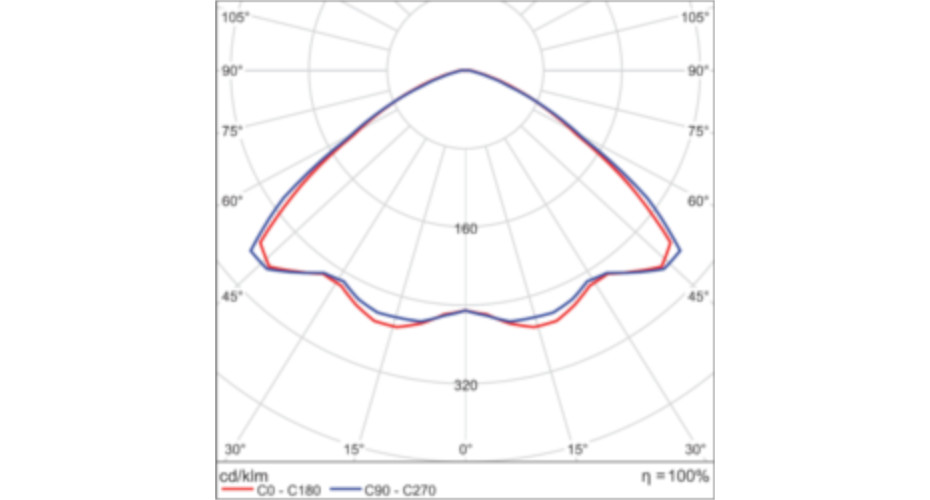

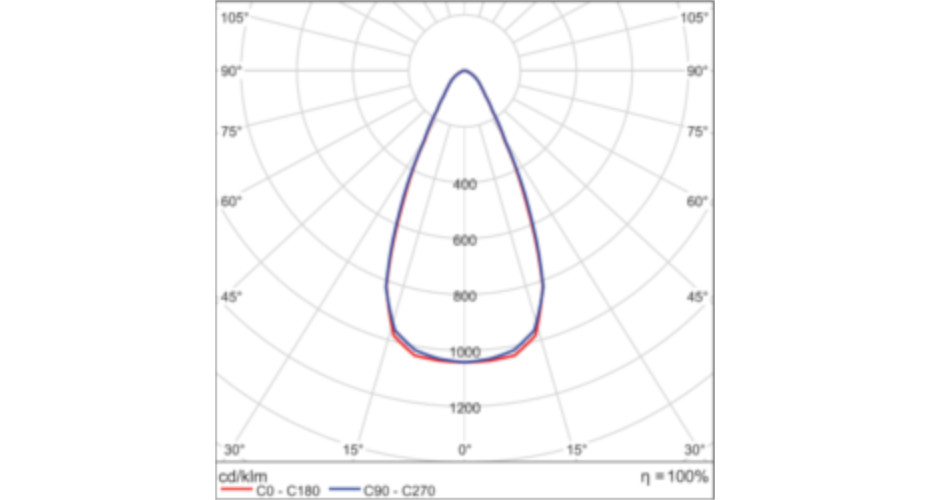

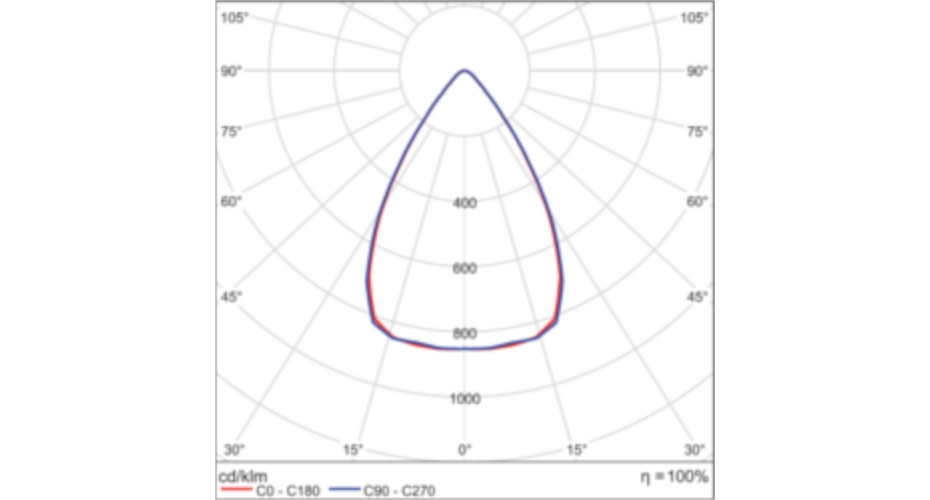

Lichtverteilung

MW 1 MW 2 MW 3
UW 1 SP 1 FL 4
ttl-m2

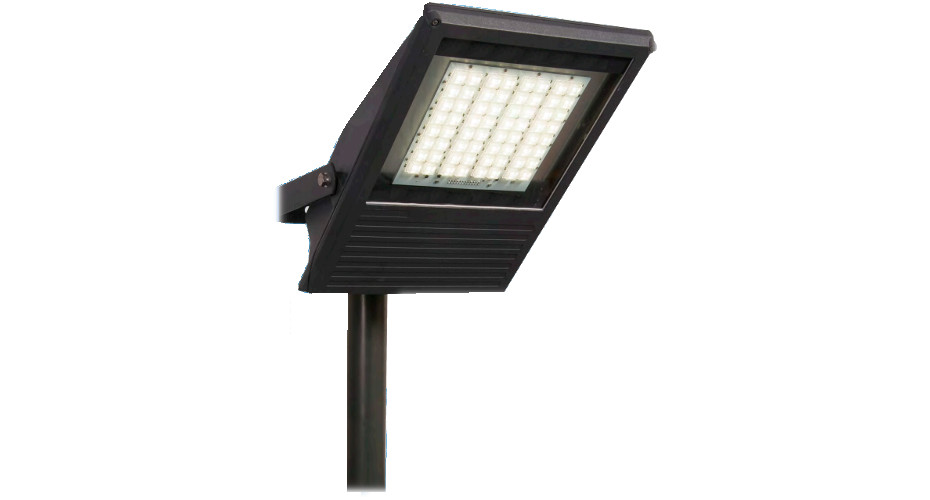

LEISTUNGSSTARK UND ENERGIEEFFIZIENT - SIRIUS MAXI ECO

Die Sirius Maxi ECO verfügt über eine hochleistungsfähige Photometrie für verschiedene Beleuchtungssituationen mit besonders ausgeprägtem Lichtbedarf.

Das neue Linsensystem ermöglicht das flexible Kombinieren der LED-Module je nach Anforderung. Die Leuchten der Sirius Eco Serie sind Dank modernster Betriebsgeräte zudem mit verschiedenen Bestromungsoptionen erhältlich. Zusätzliches Energieeinsparpotential bietet die standardmäßig integrierte, verlustfreie Halbnachtschaltung.

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 8 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Flächenstrahler für verkehrsberuhigte Straßen, Fußgängerzonen, Parkplätze,
  Illumination von Gebäuden und Werbeflächen
· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches Vorschaltgerät

· Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle
· Elektronik mit Betauungsschutz (Coating), optional vergossen
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%
Optional:
· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar
· Lichtstromnachregelung (CLM), werkseitig programmiert
· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder
· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung
· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung

Abmessungen:
Länge: 590 mm
Höhe: 145 mm
Breite: 400 mm
Gewicht: 12 kg
Windangriffsfläche: 0,09 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm
· Nennspannung 230 V ±10%, AC, 50/60 Hz
· DC-Tauglichkeit auf Anfrage

Montage

Standardmäßig mit Montagebügel
· Mastauf- und Mastansatz 60 und 76 mm
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:
· ENEC 10, VDE (in Vorbereitung)
Produktionsstandorte zertifiziert nach:
· ISO 9001:2008
· ISO/TS 16949:2009
VDE-Überwachung nach:
· ECS/CIG 021-024

LED-System**

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 48 52 W 30 W 4.350 lm 5.800 lm
400 mA 48 59 W 33 W 4.900 lm 6.550 lm
450 mA 48 68 W 38 W 5.400 lm 7.200 lm
500 mA 48 75 W 41 W 5.950 lm 7.900 lm
550 mA 48 82 W 45 W 6.350 lm 8.450 lm

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 64 67 W 37 W 5.800 lm 7.750 lm
400 mA 64 76 W 42 W 6.550 lm 8.750 lm
450 mA 64 87 W 47 W 7.200 lm 9.600 lm
500 mA 64 102 W 56 W 7.950 lm 10.550 lm
550 mA 64 111 W 61 W 8.450 lm 11.300 lm
**Technische Änderungen behalten wir uns vor.

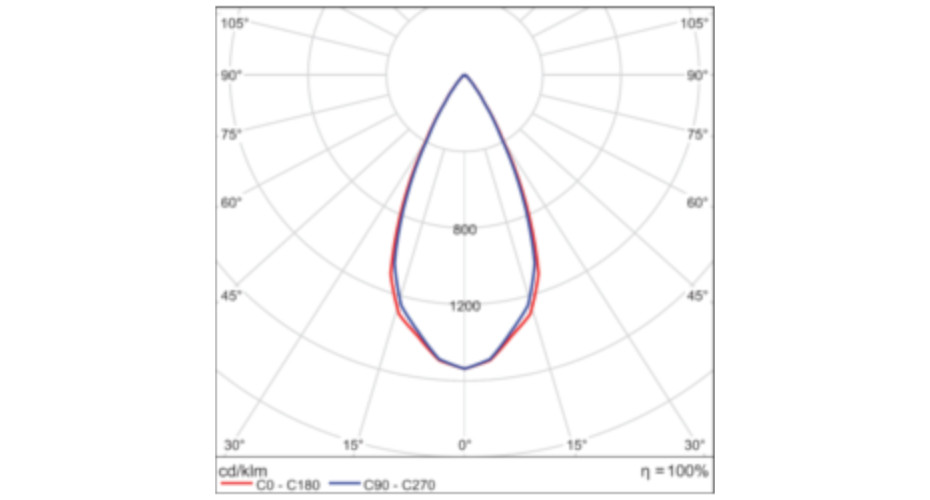

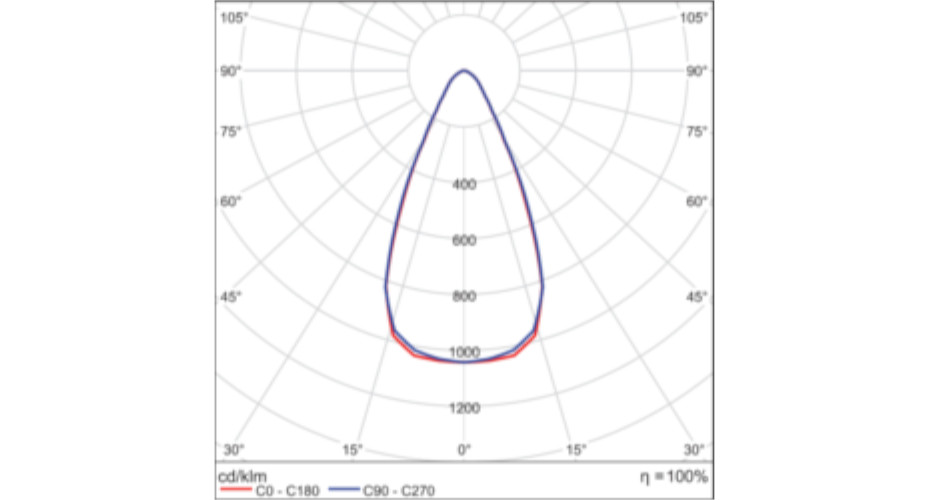

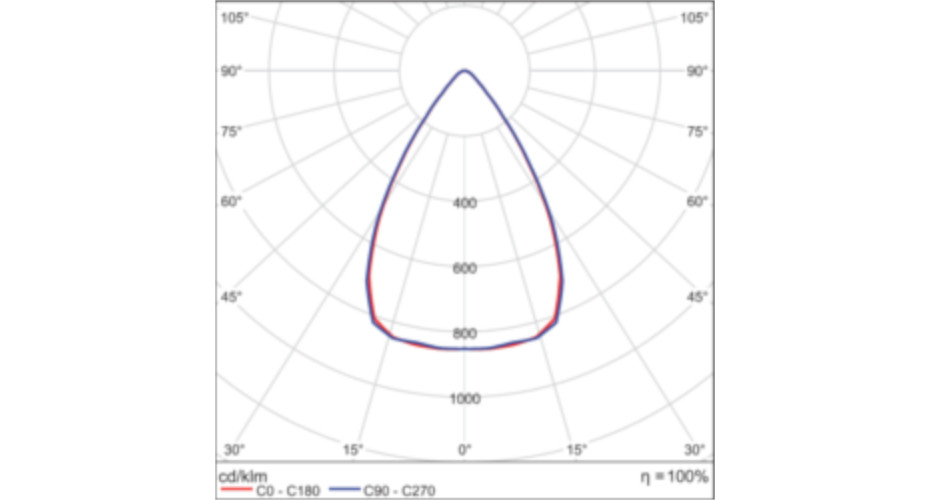

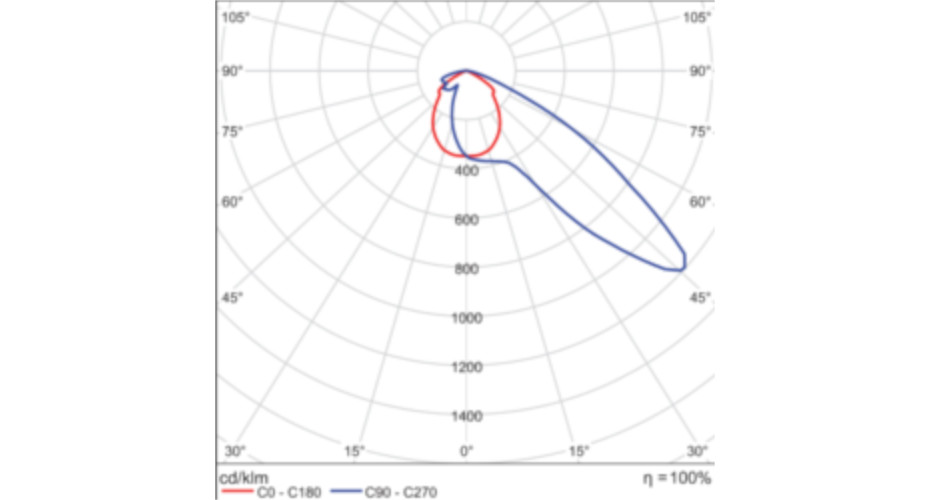

Lichtverteilung

MW 1 MW 2 MW 3
UW 1 SP 1 FL 4
