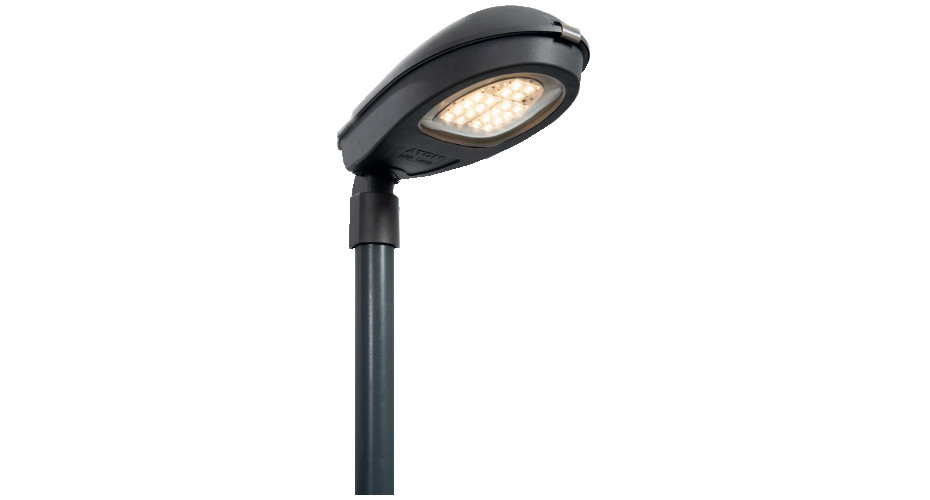

Leuchtenserie Classic

ttl-m2
Die Classic Kompakt Eco eignet sich hervorragend für die gleichmäßige und effiziente Beleuchtung von Neben- und Anliegerstraßen, Wegen und Plätzen.

Das zeitlose Leuchtendesign gepaart mit moderner, funktionaler Technik machen die LED City Leuchte zum Klassiker. Die verschiedenen Ausführungen innerhalb der Classic Eco Serie ermöglichen je nach Anforderungen ein breites Anwendungsspektrum.
Bei den Leuchten Classic Kompakt Eco wurde besonderes Augenmerk auf die Energieeinsparung und Wirtschaftlichkeit gelegt. So überzeugt sie mit hoher Energieeffizienz und herausragender Lichtausbeute.

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 6 m
· Schutzart IP66, Schutzklasse I oder II
· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze
· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

*Toleranzabweichungen von ±10% behalten wir uns vor.

Elektronisches Vorschaltgerät

Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle
· Elektronik mit Betauungsschutz (Coating), optional vergossen
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%
Optional:
· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar
· Lichtstromnachregelung (CLM), werkseitig programmiert
· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder
· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung
· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, werkzeuglos zu öffnen
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung

Abmessungen:
Länge: 450 mm
Höhe: 135 mm
Breite: 200 mm
Gewicht: 3,2 kg
Windangriffsfläche: 0,06m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm
· Nennspannung 230 V ±10%, AC, 50/60 Hz
· DC-Tauglichkeit auf Anfrage

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Mastauf- und Mastansatz 48/60/76 mm
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:
· ENEC 10, VDE (in Vorbereitung)
Produktionsstandorte zertifiziert nach:
· ISO 9001:2008
· ISO/TS 16949:2009
VDE-Überwachung nach:
· ECS/CIG 021-024

LED-System**

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 12 15 W 10 W 1.050 lm 1.450 lm
400 mA 12 17 W 11 W 1.200 lm 1.600 lm
450 mA 12 19 W 12 W 1.350 lm 1.800 lm
500 mA 12 20 W 12 W 1.450 lm 1.950 lm
550 mA 12 23 W 13 W 1.550 lm 2.100 lm
600 mA 12 25 W 15 W 1.700 lm 2.300 lm
**Technische Änderungen behalten wir uns vor.

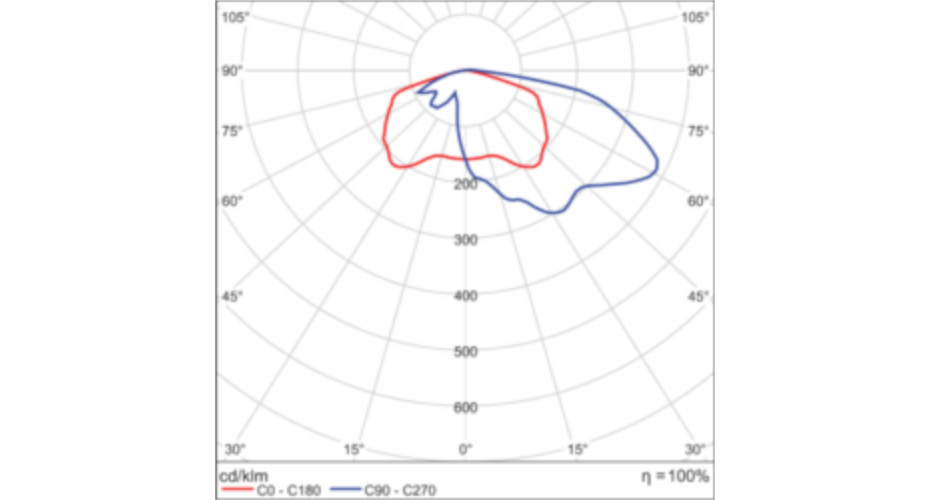

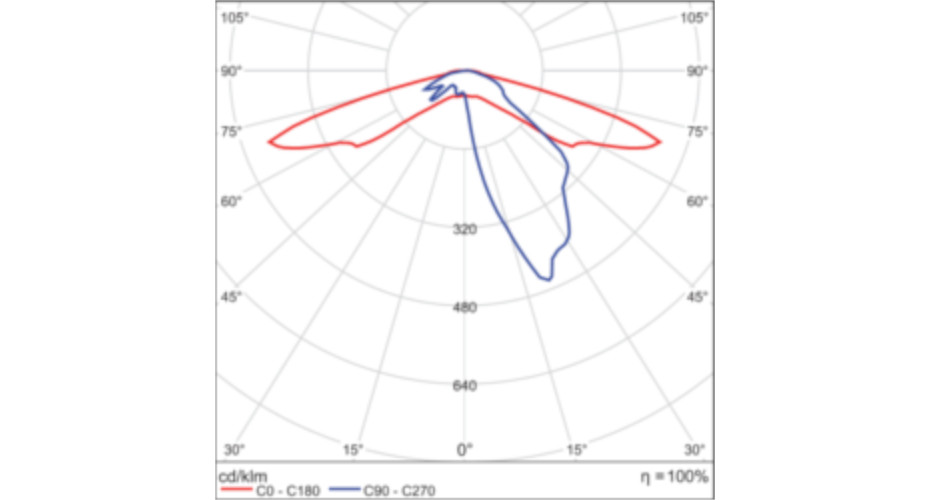

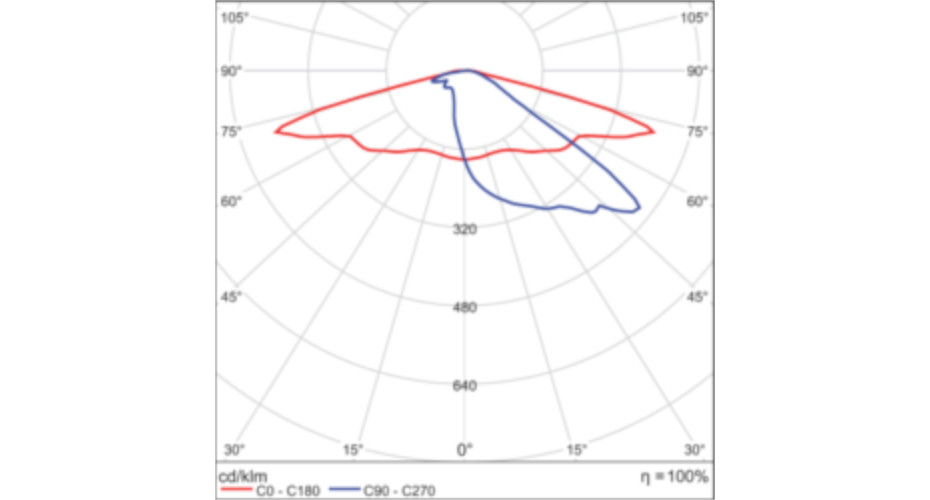

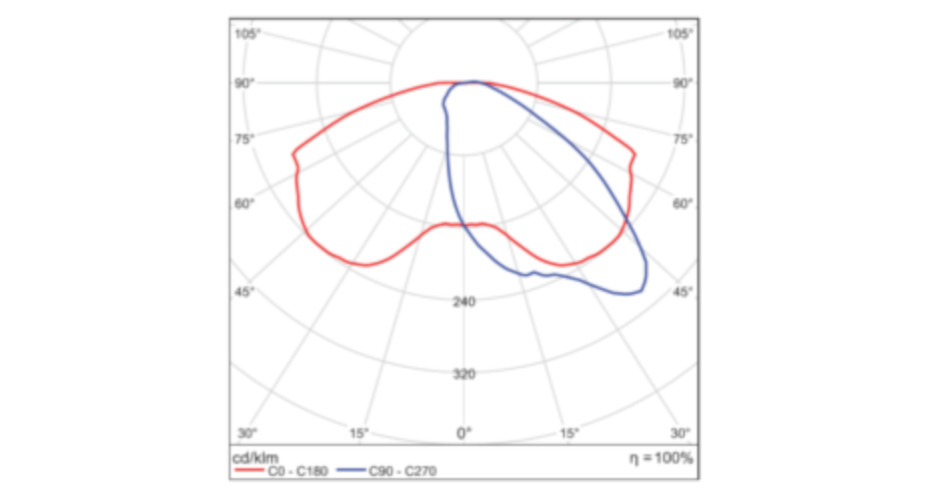

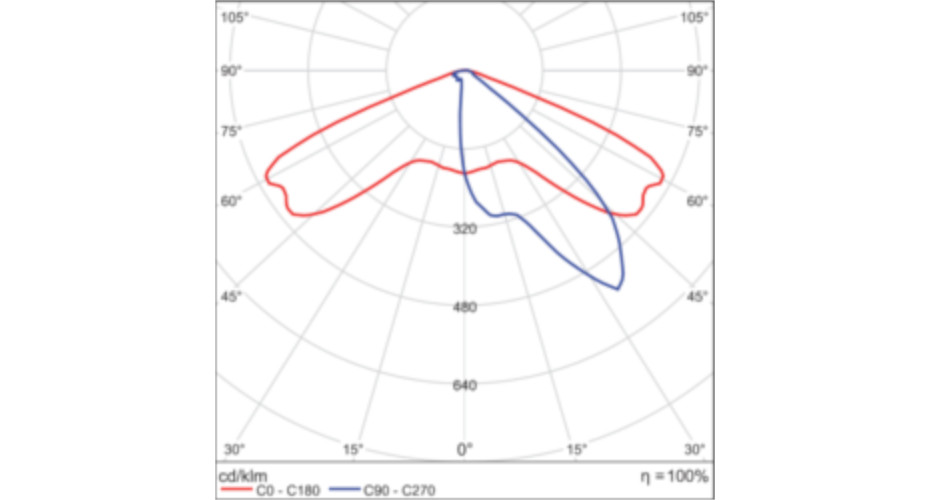

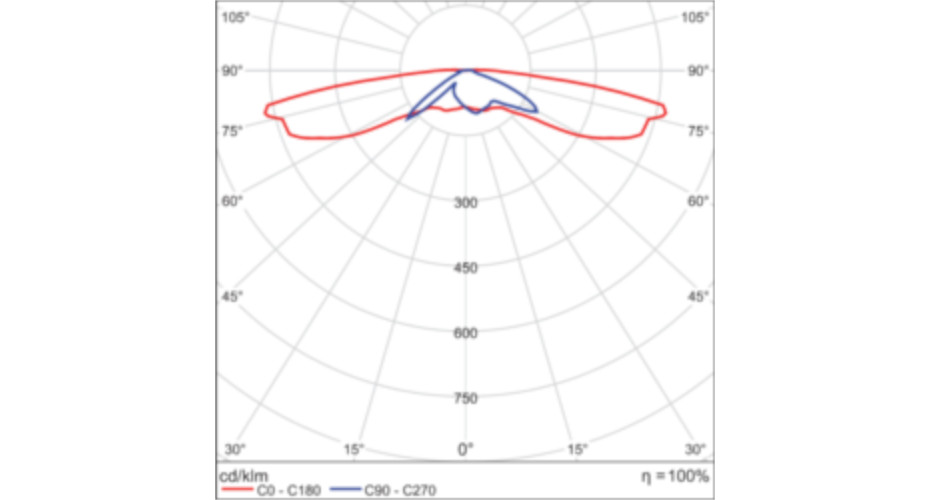

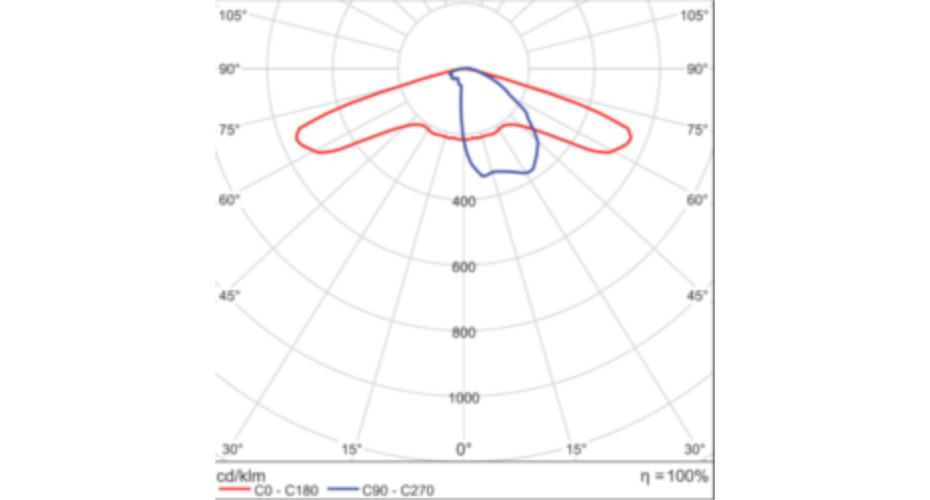

Lichtverteilung

SL 1 SL 2 SL 3
SL 4 SL 5 SL 6
SL 7 PL 1 PL 2
ttl-m2
Ob Parkplätze, Radwege, Anlieger-, Sammelstraßen oder Kreuzungsbereich - Die Classic Standard ECO ist eine energieeffiziente und umweltfreundliche Beleuchtungslösung für zahlreiche öffentliche Beleuchtungsaufgaben.

Die Leuchten der Classic Eco Serie stellen eine optimale Lösung für kleine Gemeinden und Städte dar, mit denen effiziente Beleuchtung und Energieeinsparung erzielt werden können.
Die verschiedenen Versionen innerhalb einer Leuchtenserie liefern hervorragende und flexiblephotometrische Leistungen und sorgen so für Sicherheit und Wohlbefinden im öffentlichen Raum.

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 6 m
· Schutzart IP66, Schutzklasse I oder II
· Anwendungsbereiche: Sammelstraßen, Anliegerstraßen, verkehrsberuhigte Straßen, Fußgängerzonen, Wege in Park- und   Grünanlagen, Parkplätze
· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Lichtemission 0% im oberen Halbraum bei 0° Neigung
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschltung
· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen

*Toleranzabweichungen von ±10% behalten wir uns vor.

Elektronisches Vorschaltgerät

Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle
· Elektronik mit Betauungsschutz (Coating), optional vergossen
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%
Optional:
· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar
· Lichtstromnachregelung (CLM), werkseitig programmiert
· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder
· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung
· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, werkzeuglos zu öffnen
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung

Abmessungen:
Länge: 570 mm
Höhe: 175 mm
Breite: 275 mm
Gewicht: 4,8 kg
Windangriffsfläche: 0,1 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm
· Nennspannung 230 V ±10%, AC, 50/60 Hz
· DC-Tauglichkeit auf Anfrage

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Mastauf- und Mastansatz 48/60/76 mm
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:
· ENEC 10, VDE (in Vorbereitung)
Produktionsstandorte zertifiziert nach:
· ISO 9001:2008
· ISO/TS 16949:2009
VDE-Überwachung nach:
· ECS/CIG 021-024

LED-System**

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 20 22 W 13 W 1.800 lm 2.400 lm
400 mA 20 26 W 15 W 2.050 lm 2.700 lm
450 mA 20 29 W 16 W 2.250 lm 3.000 lm
500 mA 20 32 W 18 W 2.450 lm 3.300 lm
550 mA 20 35 W 19 W 2.650 lm 3.500 lm
600 mA 20 38 W 21 W 2.850 lm 3.800 lm
700 mA 20 43 W 23 W 3.300 lm 4.400 lm
**Technische Änderungen behalten wir uns vor.

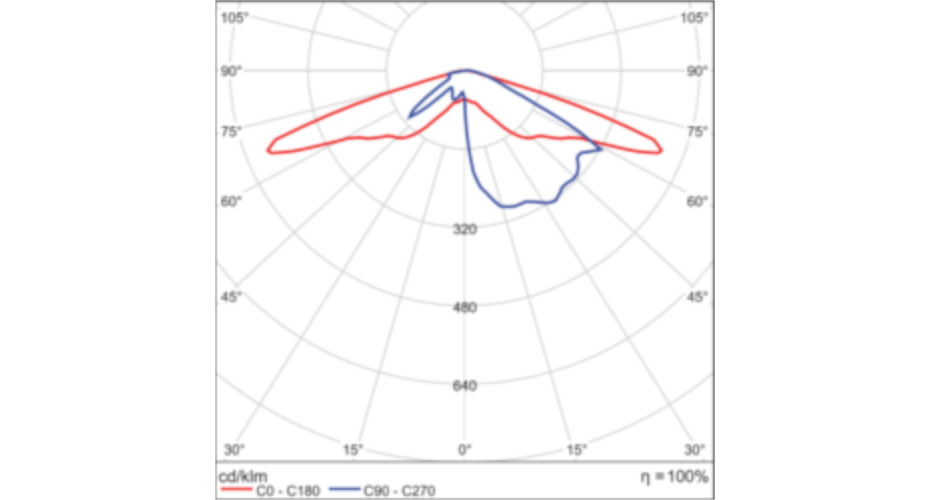

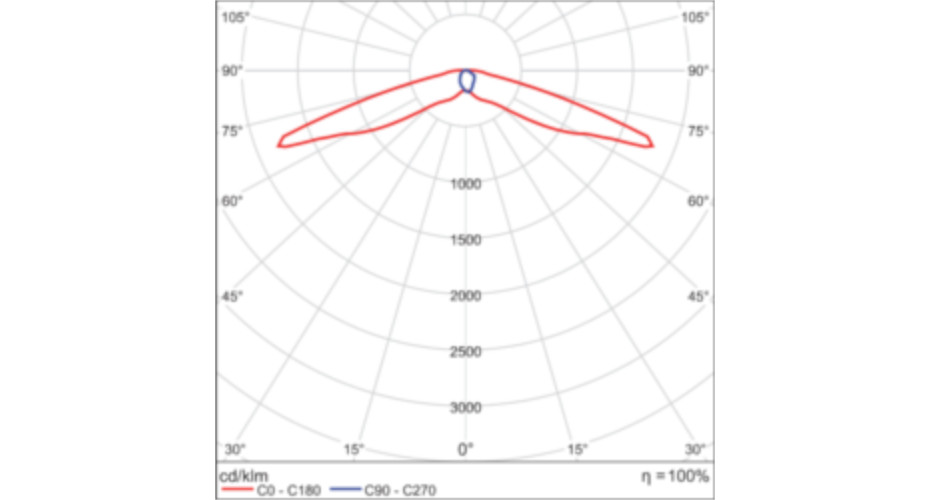

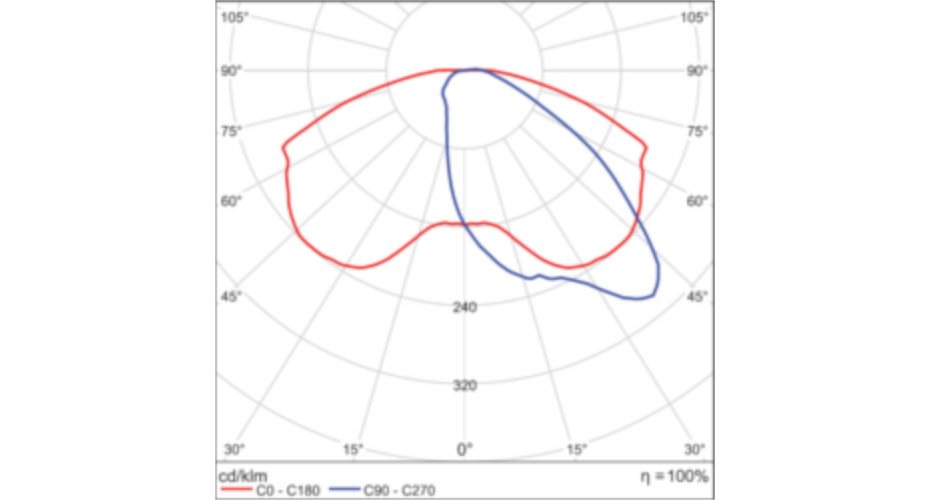

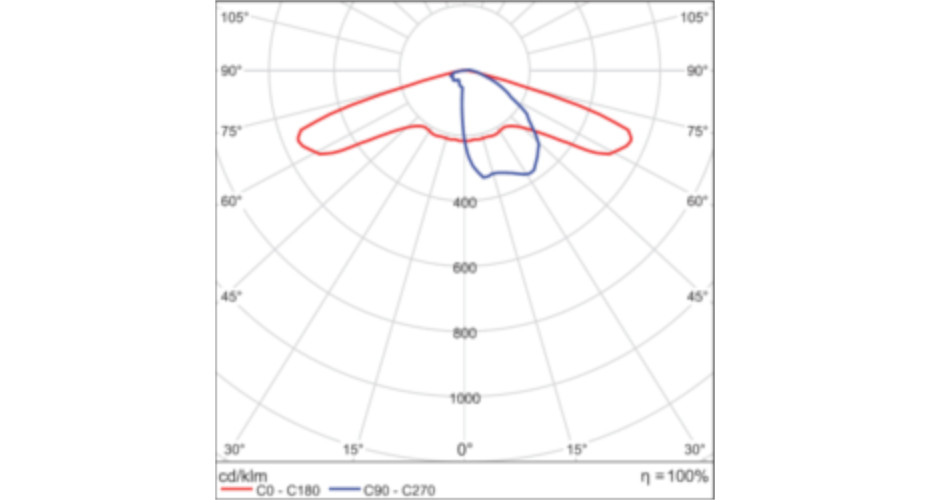

Lichtverteilung

SL 1 SL 2 SL 3
SL 4 SL 5 SL 6
SL 7 PL 1 PL 2
ttl-m2

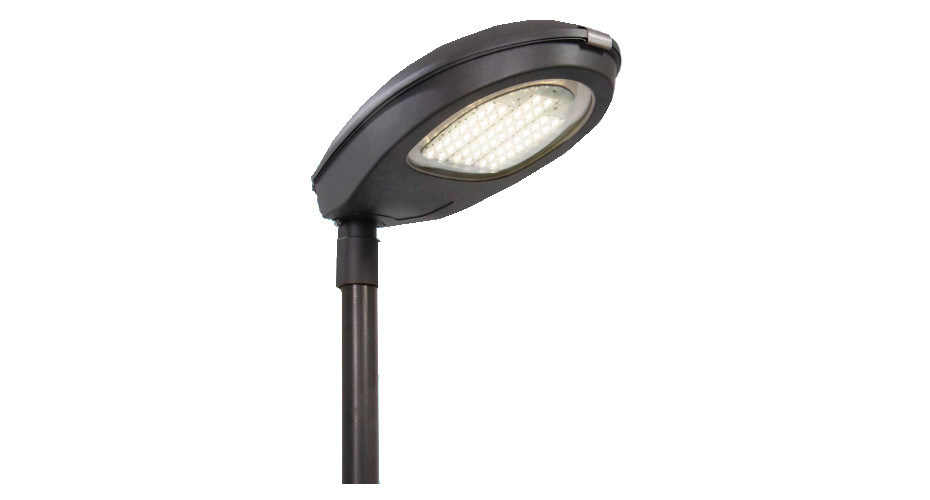

Die Classic Maxi ECO verügt über eine hochleistungsfähige Photometrie für verschiedene Beleuchtungssituationen. Das neue Linsensystem ermöglicht das flexible Kombinieren der LED-Module je nach Anforderung.

Die Leuchten der Classic Eco Serie sind Dank modernster Betriebsgeräte zudem mit verschiedenen Bestromungsoptionen erhältlich. Weitere Energieeinsparungen können durch die standardmäßig integrierte, verlustfreie Halbnachtschaltung erzielt werden.

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 8 m
· Schutzart IP66, Schutzklasse I oder II
· Anwendungsbereiche: Sammelstraßen, Hauptstraßen, Parkplätze, Kreuzungsbereiche
· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Lichtemission 0% im oberen Halbraum bei 0° Neigung
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschltung
· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen

*Toleranzabweichungen von ±10% behalten wir uns vor.

Elektronisches Vorschaltgerät

Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle
· Elektronik mit Betauungsschutz (Coating), optional vergossen
· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt
· mit thermischer Überwachung des LED-Moduls und Stromrückregelung
· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%
Optional:
· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar
· Lichtstromnachregelung (CLM), werkseitig programmiert
· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder
· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung
· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, werkzeuglos zu öffnen
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung

Abmessungen:
Länge: 800 mm
Höhe: 230 mm
Breite: 360 mm
Gewicht: 9,7 kg
Windangriffsfläche: 0,18 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²
· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm
· Nennspannung 230 V ±10%, AC, 50/60 Hz
· DC-Tauglichkeit auf Anfrage

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:
· Mastauf- und Mastansatz 48/60/76 mm
· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 60 und 76 mm
· Anstellwinkel für Mastaufsatz: +15°/-5°
· Anstellwinkel für Mastansatz: +5°/-15°
· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:
· ENEC 10, VDE (in Vorbereitung)
Produktionsstandorte zertifiziert nach:
· ISO 9001:2008
· ISO/TS 16949:2009
VDE-Überwachung nach:
· ECS/CIG 021-024

LED-System**

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 40 45 W 26 W 3.650 lm 4.850 lm
400 mA 40 53 W 30 W 4.100 lm 5.450 lm
450 mA 40 58 W 33 W 4.500 lm 6.000 lm
500 mA 40 64 W 36 W 4.950 lm 6.600 lm
550 mA 40 70 W 39 W 5.300 lm 7.050 lm
600 mA 40 76 W 42 W 5.750 lm 7.650 lm

LED-Strom Anzahl LED Systemleistung bei 100% Betrieb Systemleistung bei 50% Betrieb Leuchtenlichtstrom Lichtfarbe WW Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA 52 56 W 32 W 4.700 lm 6.300 lm
400 mA 52 63 W 35 W 5.350 lm 7.100 lm
450 mA 52 71 W 29 W 4.500 lm 6.000 lm
500 mA 52 81 W 44 W 4.950 lm 6.600 lm
550 mA 52 88 W 48 W 6.900 lm 9.150 lm
600 mA 52 100 W 55 W 7.500 lm 9.950 lm
**Technische Änderungen behalten wir uns vor.

Lichtverteilung

SL 1 SL 2 SL 3
SL 4 SL 5 SL 6
SL 7 PL 1 PL 2
