Technische Leuchten Serie TTL Sardes S5

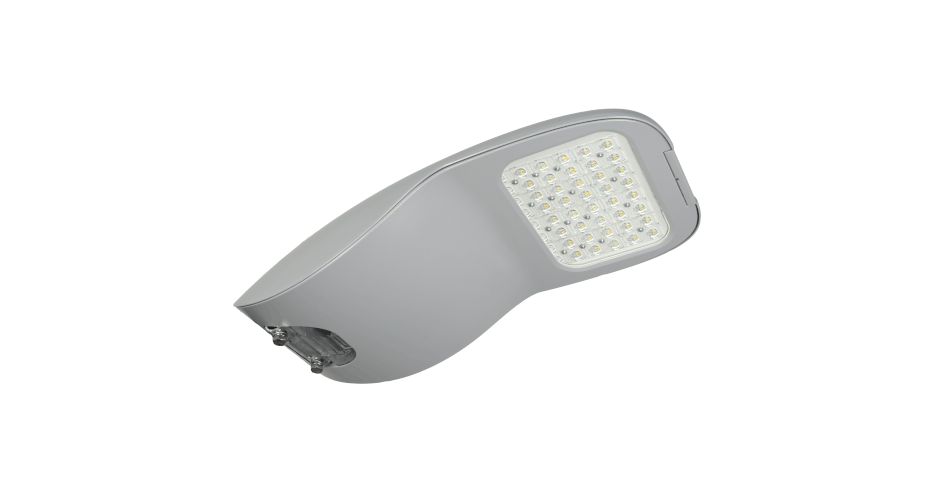

Straßenleuchte TTL Sardes M5S 47 W
Leuchtentyp: LED-Auf- und Ansatzleuchte

Masthöhe: bis 10 m

Anwendungsbereiche: · Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche

Produkt Spezifikationen



Lichtstrom 2800 lm ± %10
Systenleistung 24 W
Lichtfarbe Neutral Weiss
Farbtemperaturen* 4000 K
Farbwiedergabe CRI > 70
Systemeffizienz 115 lm/W
Optisches System PMMA-Linsenoptik—assymetrisch
Spezifizierte Lebensdauer LED Lebensdauer L80B10 > 80.000 Stunden
Betriebstemperaturbereich -40° - +50°C
Schutzart, Schutzklasse IP 66, SK I oder II
Lichtmanagement Optional Autodimmer (autark) oder Halbnachtschaltung
Herstellergarantie Gesamtsystem Siehe Servicemodel 5 Jahre optional 10 Jahre

Elektrische Kennwerte



Netzspannung: 220 ~ 240 Vac
Netzfrequenz: 50 ~ 60 Hz
Arbeitsweise: Konstantstrom
Leistungsfaktor: PF > 0,9
Wartungsfaktor: 0.90
Zertifikate: ENEC 05, CE, RoHS, WEEE. IEC 62471, Dark Sky (ULOR = 0)

Mechanische Kennwerte



Bemaßung Straßenleuchte TTL Sardes M4S 68 W

Abmessungen (LxBxH): 600x295x134mm
Mastaufnahme / Anstellwinkel: Mastansatz 36 - 60 mm Mastaufsatz 76 mm, 0° bis +15°
Gehäuse: Alu-Druckguß
Oberfläche: Pulverbeschichtung in RAL 9006 oder RAL 9016*
Gewicht/Windlast 6,5 kg/0,038 qm
Schlagfestigkeit (IK): IK08 - 4 mm Sicherheitsglas, IK09 Gehäuse
Sonderlackierung auf Anfrage

Optische Module / Straßenoptik

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.
Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

Lichtverteilung Standard

Lichtverteilung V1 - Standard

Lichtverteilung 1Lichtverteilung 2

Lichtverteilung V2

Lichtverteilung V3

Lichtverteilung 3Lichtverteilung 4

Lichtverteilung V4

Lichtverteilung V5

STTL-Servicemodell mit Ersatzleuchten

· Defekte Leuchten werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertige   Ersatzleuchte ausgetauscht.

· Bei Bestellungen ab 50 Stück werden Ersatzleuchten bereitgestellt und sind im Lieferumfang enthalten. Diese Leuchten sind   ausschließlich für den Ersatz defekter Leuchten angedacht. Sollten alle Ersatzleuchten verbaut sein, werden die defekten Leuchten   an die Friedhelm Trapp GmbH zurück gesendet.
  Im Gegenzug erhält der Kunde während der Garantiezeit wieder die gleiche Anzahl an Ersatzleuchten.
Straßenleuchte TTL Sardes M5S 47 W
Leuchtentyp: LED-Auf- und Ansatzleuchte

Masthöhe: bis 10 m

Anwendungsbereiche: · Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche

Produkt Spezifikationen



Lichtstrom 4025 lm ± %10
Systenleistung 35 W
Lichtfarbe Neutral Weiss
Farbtemperaturen* 4000 K
Farbwiedergabe CRI > 70
Systemeffizienz 115 lm/W
Optisches System PMMA-Linsenoptik—assymetrisch
Spezifizierte Lebensdauer LED Lebensdauer L80B10 > 80.000 Stunden
Betriebstemperaturbereich -40° - +50°C
Schutzart, Schutzklasse IP 66, SK I oder II
Lichtmanagement Optional Autodimmer (autark) oder Halbnachtschaltung
Herstellergarantie Gesamtsystem Siehe Servicemodel 5 Jahre optional 10 Jahre

Elektrische Kennwerte



Netzspannung: 220 ~ 240 Vac
Netzfrequenz: 50 ~ 60 Hz
Arbeitsweise: Konstantstrom
Leistungsfaktor: PF > 0,9
Wartungsfaktor: 0.90
Zertifikate: ENEC 05, CE, RoHS, WEEE. IEC 62471, Dark Sky (ULOR = 0)

Mechanische Kennwerte



Bemaßung Straßenleuchte TTL Sardes M4S 68 W

Abmessungen (LxBxH): 600x295x134mm
Mastaufnahme / Anstellwinkel: Mastansatz 36 - 60 mm Mastaufsatz 76 mm, 0° bis +15°
Gehäuse: Alu-Druckguß
Oberfläche: Pulverbeschichtung in RAL 9006 oder RAL 9016*
Gewicht/Windlast 6,5 kg/0,038 qm
Schlagfestigkeit (IK): IK08 - 4 mm Sicherheitsglas, IK09 Gehäuse
Sonderlackierung auf Anfrage

Optische Module / Straßenoptik

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.
Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

Lichtverteilung Standard

Lichtverteilung V1 - Standard

Lichtverteilung 1Lichtverteilung 2

Lichtverteilung V2

Lichtverteilung V3

Lichtverteilung 3Lichtverteilung 4

Lichtverteilung V4

Lichtverteilung V5

STTL-Servicemodell mit Ersatzleuchten

· Defekte Leuchten werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertige   Ersatzleuchte ausgetauscht.

· Bei Bestellungen ab 50 Stück werden Ersatzleuchten bereitgestellt und sind im Lieferumfang enthalten. Diese Leuchten sind   ausschließlich für den Ersatz defekter Leuchten angedacht. Sollten alle Ersatzleuchten verbaut sein, werden die defekten Leuchten   an die Friedhelm Trapp GmbH zurück gesendet.
  Im Gegenzug erhält der Kunde während der Garantiezeit wieder die gleiche Anzahl an Ersatzleuchten.
Straßenleuchte TTL Sardes M5S 47 W
Leuchtentyp: LED-Auf- und Ansatzleuchte

Masthöhe: bis 10 m

Anwendungsbereiche: · Sammelstraßen
· Hauptstraßen
· Parkplätze
· Kreuzungsbereiche

Produkt Spezifikationen



Lichtstrom 7000 lm ± %10
Systenleistung 60 W
Lichtfarbe Neutral Weiss
Farbtemperaturen* 4000 K
Farbwiedergabe CRI > 70
Systemeffizienz 115 lm/W
Optisches System PMMA-Linsenoptik—assymetrisch
Spezifizierte Lebensdauer LED Lebensdauer L80B10 > 80.000 Stunden
Betriebstemperaturbereich -40° - +50°C
Schutzart, Schutzklasse IP 66, SK I oder II
Lichtmanagement Optional Autodimmer (autark) oder Halbnachtschaltung
Herstellergarantie Gesamtsystem Siehe Servicemodel 5 Jahre optional 10 Jahre

Elektrische Kennwerte



Netzspannung: 220 ~ 240 Vac
Netzfrequenz: 50 ~ 60 Hz
Arbeitsweise: Konstantstrom
Leistungsfaktor: PF > 0,9
Wartungsfaktor: 0.90
Zertifikate: ENEC 05, CE, RoHS, WEEE. IEC 62471, Dark Sky (ULOR = 0)

Mechanische Kennwerte



Bemaßung Straßenleuchte TTL Sardes M4S 68 W

Abmessungen (LxBxH): 600x295x134mm
Mastaufnahme / Anstellwinkel: Mastansatz 36 - 60 mm Mastaufsatz 76 mm, 0° bis +15°
Gehäuse: Alu-Druckguß
Oberfläche: Pulverbeschichtung in RAL 9006 oder RAL 9016*
Gewicht/Windlast 6,5 kg/0,038 qm
Schlagfestigkeit (IK): IK08 - 4 mm Sicherheitsglas, IK09 Gehäuse
Sonderlackierung auf Anfrage

Optische Module / Straßenoptik

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten.
Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

Lichtverteilung Standard

Lichtverteilung V1 - Standard

Lichtverteilung 1Lichtverteilung 2

Lichtverteilung V2

Lichtverteilung V3

Lichtverteilung 3Lichtverteilung 4

Lichtverteilung V4

Lichtverteilung V5

STTL-Servicemodell mit Ersatzleuchten

· Defekte Leuchten werden innerhalb der Garantiezeit zurück genommen und gegen ein nach Typ und Alter gleichwertige   Ersatzleuchte ausgetauscht.

· Bei Bestellungen ab 50 Stück werden Ersatzleuchten bereitgestellt und sind im Lieferumfang enthalten. Diese Leuchten sind   ausschließlich für den Ersatz defekter Leuchten angedacht. Sollten alle Ersatzleuchten verbaut sein, werden die defekten Leuchten   an die Friedhelm Trapp GmbH zurück gesendet.
  Im Gegenzug erhält der Kunde während der Garantiezeit wieder die gleiche Anzahl an Ersatzleuchten.
