Einbausatz PIN-MODUL LS12

LED-Einbausatz PIN-Modul

LED-Einbausatz zur Nachrüstung bestehender Straßenleuchten

Umbausatz Pin-Modul
Mit umserem Pin-Modul lösen Sie, durch seine hervorragende entwärmenxe Bauweise und durch die verschiedensten bestellbaren Hochleistungsoptiken, einfach und ohne Aufwand auch schwierige Beleuchtungsaufgaben.

Das Pin Modul eignet sich besonders für Anwendungen in der Straßenbeleuchtung, Gebäude- und Brückenanstrahlungen sowie LED-Retrofitlösungen.

· Optimiert für die Integration in Straßenleuchten
· Anschlussfertiges und montagefreundliches Modul
· Einfachste Installation bzw. Integration in Leuchten
· Hochleistungslinsen PMMA (Effizienz bis 94%)
· Höchste Effizienz aller Systemkomponenten
· Erfüllt Schutzgrad IP 68
· Dimmbar

OPTIONAL
· Temperaturüberwachung (ThermoProtect)

Bemaßung

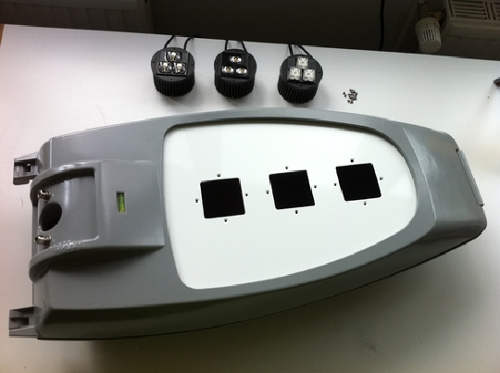

Beispiel Umrüstung Altstadt Soest 1 Beispiel Umrüstung Altstadt Soest 2 Beispiel Umrüstung Altstadt Soest 3 Beispiel Umrüstung Altstadt Soest 3
Lichttechnische Daten
Beispiel Umrüstung Altstadt Soest 1 Beispiel Umrüstung Altstadt Soest 2 Beispiel Umrüstung Altstadt Soest 3 Beispiel Umrüstung Altstadt Soest 3
ME 600 ME 612 ME 618 ME 624
Bestellnummer CRI
(Min.)
Kelvin*
(typisch)
Leistungsaufnahme (W)
(typisch)
Lichtstrom
(lm)HOT Lumen @ Tj 85° C
(inklusive optische Verluste)
Spannung (DC)
(typisch)
Lebensdauer
(h) L70
W@450mA|W@700mA W@450mA|W@700mA W@450mA|W@700mA
LS12 ME *xxx 27 80 2700 14,9 W|23,5 W 1233 lm|1918 lm 32,7 V|33,6 V 50.000
LS12 ME *xxx 30 70 3000 14,9 W|23,5 W 1532 lm|2369 lm 32,7 V|33,6 V 50.000
LS12 ME *xxx 40 70 4000 14,9 W|23,5 W 1623 lm|2538 lm 32,7 V|33,6 V 50.000
LS12 ME *xxx 57 70 5700 14,9 W|23,5 W 1813 lm|2820 lm 32,7 V|33,6 V 50.000
XXX = 600, 612, 618, 624 (Weitere Linsenlösungen auf Anfrage) | Weitere Farbtemperaturen auf Anfrage
Das Modul wird mit einer wärmeleitenden Dichtung geliefert, benötigt keine Glasabdeckung, hat Leistungsreserven. Zur Einhaltung der Datenblattangaben ist die Temperatur am Tc-Punkt von <75°C einzuhalten. Die in diesem Dokument enthaltenen Informationen sowie Abbildungen sind nicht Bestandteil eines Angebots oder Vertrags.

Modell-, Programm- und technische Änderungen können ohne vorherige Bekanntgabe geändert werden, sowie Irrtum vorbehalten.
